Le temple à redans d'Aï Khanoum

Répondre
  • Aperçu avant impression
4 messages • Page 1 sur 1
Jean François
Site Admin
Messages : 2076
Inscription : 18 Juin 2018, 18:28

Le temple à redans d'Aï Khanoum

  • Citer

Message par Jean François » 08 Juil 2025, 18:28

Un vieux livre acheté sur les bords de Seine quand j'étais étudiant, après avoir sacrifié quelques tickets de restaurant Universitaire pour alimenter l'esprit, " De la Grèce à la Chine"Par René Grousset( Les Documents d'Art- Monaco-1948) que je viens de relire, a réveillé ma curiosité sur cette période de l'histoire Grecque et bien évidemment en premier lieu l'histoire Afghane et tout autant celles de tous ces peuples et cultures sur la route de la Grèce à la Chine parcourue par Alexandre Le Grand.

Évidement les Noces de l'Occident et de l'Orient, noces quelque peu forcée se firent par des guerres de conquête et leurs traditionnels fleuves de sang.

On peut reprocher à René Grousset d'évoquer parfois d'une manière partiale, mais on ne peut reprocher sa rigueur sur les faits historiques.

Tout ceci m'est revenu à l'esprit en tombant sur l'article fort intéressant de Laurianne Martinez Sèvre.

https://www.academia.edu/1162037/_%C3%8 ... card=title

Aï Khanoum, et son Temple à redans, nous commençons à repérer rapidement les gestes de conception à force de les rechercher sur les plans de toutes les architectures du monde avant le XVI -ème siècle de notre ère.

Le plan de cet édifice est presque carré, pour Martinez sèvre presque 20 mètres de côté environ, pour Paul Bernard 19 mètres de côté environ.

D'après le dessin de J.Cl. Liger, une fois paramétré nous avons côté Ouest et Est proches de 19.35 mètres et Nord et Sud plus grands à 19.70 mètres, de quoi contenter les deux auteurs, le dessinateur ayant eu lui toutes les cotations à sa disposition pour pouvoir œuvrer son dessin.

Attention j'ai fait une copie d'écran directement sur le site sans passer par le PDF, car les PDF sont souvent déformés...



https://www.persee.fr/doc/crai_0065-053 ... %20Khamoun

J'adore les redans, cela anime avec élégance les murs et c'est d'une "modernité" sans égal.

Temple Aï Khanoum 3D a b 1.jpg
( Cliquer sur l'image)



Issue d'un autre PDF sur internet, j'ai recorrigé l'image qui était complètement tassée et disproportionnée...C'est une très belle reconstitution du Temple à redans de Aï Khanoum.





Temple Aï 9 a.JPG
( Cliquer sur l'image)

Ici le plan tiré de l'article de Martinez sèvres, dessin de J.Cl. Liger.



J'ai bien évidemment déjà tracé, trop de bonheur à "yaka" ramasser les noix...

Tout les tracés n'y sont pas encore dont ceux de la première salle, on ne va pas tout surcharger, bientôt l'analyse
jeanfrancoiswarein@gmail.com
Haut

Jean François
Site Admin
Messages : 2076
Inscription : 18 Juin 2018, 18:28

Re: Le temple à redans d'Aï Khanoum

  • Citer

Message par Jean François » 09 Juil 2025, 00:58

Temple Aï 16 a.JPG
( Cliquer sur l'image )

Temple d'Aï Khanoum



Qsar El Sagha p a.JPG
Qsar El Sagha p a.JPG (23.38 Kio) Consulté 69 fois
( Cliquer sur l'image )

Pourquoi invoquer le hasard comme la seule raison qui aurait fait naître ces formes particulières, sous prétexte que rien dans le passé n'a été écrit sur ce sujet, rien...En effet rien n'a été écrit dans le langage des mots, ni dessiner explicitement,

Jamais trop tard pour réapprendre à voir ce qui est écrit dans le langage des espaces, des formes et des contours.

Réapprenons à voir ce tracé invisible qui a fait naître le visible....

Que voyons nous aussi bien dans cette pièce intérieure Ouest du temple d'Aï Khanoum inscriptible dans un rectangle mais aussi dans le rectangle extérieur de Qsar El Sagha.

Le rectangle intérieur d'Aï Khanoum est semblable au rectangle extérieur de Qsar El Sagha même si deux mille ans et cinquante milles stades d'Aristote, le maître d'Alexandre, les séparent...

Même geste pour chacun, le carré faisant 1 de côté ce geste élaboré engendre Phi, Phi carré et 1 sur Phi, Phi étant le nombre d'or.

Le rectangle qui inscrit 402 M407 401 M406 404 fait, selon un rigoureux paramétrage, 5.24 mètres sur 13.70 mètres.( Tout comme les grandes pièces du Chateaux de Maulnes en France ainsi que Gopika à Barabar en Inde )

1 étant ici 5.24 mètres et Phi carré 13.70 mètres

5.24 mètres pour le côté du carré initial de Aï Khanoum, c'est un carré Meh Egyptien...Unité de surface Egyptienne.

Ce carré initial fait donc en surface 8 hexapodes Grecs !

Et nous avons là jurisprudence...Un carré valant 8 hexapodes Grecs est l' exact carré Meh Egyptien. Donc 100 hexapodes sont bien le carré Sa Egyptien.

Merci Aï Khanoum de nous ouvrir les yeux!

C'est la pièce d'entrée aussi à 13.70 mètres de longueur, et de largeur différente qui va nous faire comprendre pourquoi le temple d'Aî Khanoum est presque un carré, et surtout volontairement imparfait.
jeanfrancoiswarein@gmail.com
Haut

Jean François
Site Admin
Messages : 2076
Inscription : 18 Juin 2018, 18:28

Re: Le temple à redans d'Aï Khanoum

  • Citer

Message par Jean François » 10 Juil 2025, 15:04

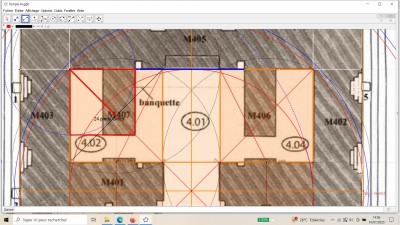

Temple Aï 19 a.JPG
( Cliquer sur l'image )

Pas besoin d'un marécage de bavardage...

Mais il faut bien expliquer ce qui est impliqué et ce que le concepteur a appliqué, c'est compliqué

Pour le marécage mettre des bottes...

N'oublions pas de ramasser les noix, Yapuka...

Nous avons tracé deux carrés bleus dans cette pièce 4.03 mesuré dans sa longueur 13.70 mètres, qui ne la remplissent pas toute entière.

La diagonale qui traverse ces deux carrés qui forment donc un double carré, fait elle aussi 13.70 mètres.

Nous avons là un rectangle 1 de largeur et racine de 5 de longueur.

Pour le rectangle qui inscrit 4.02 M407 4.01 M406 4.04 que nous avions vu précédemment nous avions une largeur de 1 pour une longueur de Phi carré (Racine de 5 plus 3 et le tout divisé par 2) ..

Nous parlons de proportion mais en mesure ces deux ensembles de pièces ont même longueur mais pas du tout la même largeur.

Le quadrilatère qui inscrit tout l'ensemble des pièces et couloir fait donc 13.70 mètres à l'Ouest et à l'Est, soit un carré initial de 8 hexapodes surface ou 1 carré Meh Egyptien dont le côté est multiplié par Phi carré et ainsi accouche les 13.70 mètres.

L'espace entre les deux rectangles, le couloir, l'épaisseur des murs est aussi recouverte par 8 hexapodes sous la forme de quatre carrés prolongeant deux par deux les carrés initiaux, carrés Meh aussi de 8 Hexapodes chacun( Car aimé :D )

L'espace entre ces deux fois deux carrés est le passage entre les deux pièces.

Si le concepteur de ce temple avait voulu un carré extérieur parfait nous aurions eu un carré parfait aussi inscrivant les deux pièces et couloirs.

D' ailleurs la largeur extérieure des murs à l'ouest et la largeur intérieure des murs toujours à l'ouest si on les met en rapport apparait la racine de 2.

Donc si le concepteur avait voulu un carré parfait nous aurions eu évidement la surface intérieure valant la moitié de la surface extérieure d'implantation au sol.

Mais le concepteur en a voulu autrement et entre le parfait et le subtil, il a choisi le subtil.

Temple Aï 21 a.JPG
( cliquer sur l'image )



Nous entrons dans la première pièce par une porte qui a pour largeur la demi diagonale du carré de 8 hexapodes surface, carré Meh aussi.

Cette première pièce est constituée d'un rectangle modelé avec un double carré, dont le côté est la largeur de ce rectangle et la diagonale la longueur, soit un rapport racine de 5.

Et c'est pour cela que nous avons alors une profondeur de 6.13 mètres au lieu de 5.854 mètres pour la 4.03 ( 5.854 mètres hauteur de la chambre du roi de la grande pyramide) ce qui va permettre une asymétrie bien plus satisfaisante, vivante et souple pour une architecture moins raide et froide qu'un carré parfait.

Côté Ouest et Est nous avons pour le rectangle qui inscrit les quatre pièces 4.04 4.02 4.04 et 4.03 et couloir et murs M406 et M407 soit le rectangle intérieur 5.236 m plus 3.236 m plus 5.236 m égalent 13.708 mètres et ce qui est amusant c'est que 13.708 m c'est 2 Phi à la puissance 4 en mètre... Ou en Giri Sumérien mais aussi en Sépû Akkadiens...

Côté Nord et Sud nous avons 5.236 m plus 2.618 m plus 6.13 m égalent 13.984 mètres;

Nous avions exprimé que le vestibule 4.03 aurait dû être de 5.854 mètres de largeur pour avoir un carré parfait au lieu des 6.1304 mètres sur le plan.

Faisons leur rapport....C'est 1.0472

Imaginons un cercle de rayon 1, traçons un hexagone inscrit.

Chaque coté de l'hexagone qui vaut 1 est une corde qui sous-tend un arc de 1.0472...

Nous sommes bien là dans un labyrinthe harmonique...




Temple Aï 20.JPG
cliquer sur l'image )




Puis nous passons par le couloir qui nous mène au lieu sacré, le naos, couloir de 1 sur Phi de large si la profondeur de ce lieu est l'unité.


Observons M4.07 et M4.06....

Pour le M4.07 il a bien sa longueur égale à la demi diagonale du carré de 8 hexapodes surface, carré Meh.

Marqué en gros trait rouge.

D'ailleurs nous avons dessiné en évidence le carré de 4 hexapodes qui donnent cette longueur mais aussi l'emplacement du mur !

M4.07 et M4.06 ne sont pas semblables ni tout à fait à la même place...

Cherchons pourquoi!

De même l'entrée du temple est décalée...

Cherchons, c'est le fond qui manque le moins...
jeanfrancoiswarein@gmail.com
Haut

Jean François
Site Admin
Messages : 2076
Inscription : 18 Juin 2018, 18:28

Re: Le temple à redans d'Aï Khanoum

  • Citer

Message par Jean François » 10 Juil 2025, 19:29

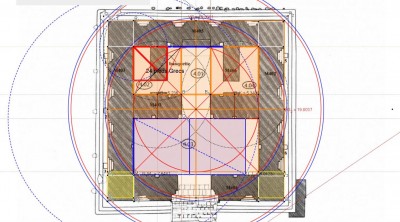

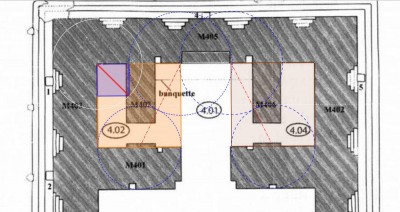

Temple Aï 22 a.JPG
( Cliquer sur l'image )




Et bien nous sommes fixés pour l'épaisseur des murs.

En partant d'un carré de 8 Hexapodes ou un carré Meh ce qui revient au même, dessinons le rapport 1 et Phi carré mais cette fois non à l'extérieur du carré mais à l'intérieur...

Le côté du carré est cette fois Phi carré et la portion sur ce côté segmentée par le cercle est l'unité.

Cette unité peut devenir un carré dont sa diagonale le rayon d'un cercle( tracé en blanc, où deux tangentes au cercle, orthogonales entre elles, sont les limites des murs extérieurs.

Regardons le cercle en pointillé bleu qui commence le geste du rapport 1 et Phi carré, il nous sert sur un plat d'argent l'épaisseur du mur qui sépare le Naos et le Vestibule

Nous cherchons toujours pourquoi cette asymétrie pour le Naos.

Il nous reste aussi à trouver les trois marches, mais aussi les positionnements des redans et nous pourrons animer le tracé du temple de l'alpha à l'oméga.
jeanfrancoiswarein@gmail.com
Haut

Répondre
  • Aperçu avant impression
