Le plan que j'ai glissé au dessous, n'est pas parfait, difficile à en trouver.
D'ailleurs celui de John James avec ses remarquables relevés que j'ai déjà cités au dessus, fait malheureusement double pages dans son grand livre que je ne peux aplatir sans déchirer la reliure( les trois tomes valent 300 euros).
Je mettrai abondamment ses mesures en reprenant le travail de geogebra à main levée dessiné en croquis explicatifs.
C'est compliqué, caché dans le pli, aussi j'utiliserai toutes les méthodes, geogebra, dessin et video s'il le faut, pour éclairer ce qui est compliqué...ce qui est simple est toujours compliqué, sans un peu de lumière.
Ici nous avons placé la tabula carré, c'est une évidence puisqu'elle embrasse par sa diagonale, le centre du labyrinthe jusqu'au centre de l'hémicycle du choeur.
Son côté fait 250 Empans, et son périmètres 1000 Empans.
Nous l'avons prolongé, elle donne au Nord Est les centres des chapelles, à la croisée des lignes bleux, largeur de la nef et de ses bas côtés, et des lignes rouges très particulières que nous préciserons ultérieurement, et à l'opposé, ce sont les tours qu'elle délimite...
John James bien évidemment s'en était aperçu de la présence de ce carré, mais malheureusement il est architecte et pour un architecte, ce n'est pas une tabula, ça n'existe pas et les quadratures non plus...et bien évidemment, les Empans et les meh nessou n' existent pas non plus...seulement des pieds du Roi et Romain qui avec sa méthode sont bien difficile à trouver.
Je préfère trouver l'arbre et ramasser les noix, suffit de se baisser, ce qui est plus simple
Cliquer sur l'image
Oui, c'est trop de choses, un paquet de noeuds que nous dénouerons petit à petit. J'y ai laissé tout ce que nous avons tracé sans le plan en dessous, plus les tables rondes
Concentrons nous cette fois ci sur le centre du transept et les trois grands cercles oranges.
Le plus petit, c'est la tabula ronde surfacique, le deuxième cercle est lui périmétrique avec la tabula carré, il donne merveilleusement le centre des portes Nord Ouest et Sud Est.
Nous reprendrons dans le détail les tabulas par la suite et ajouterons la double carré
Cliquer sur l'image

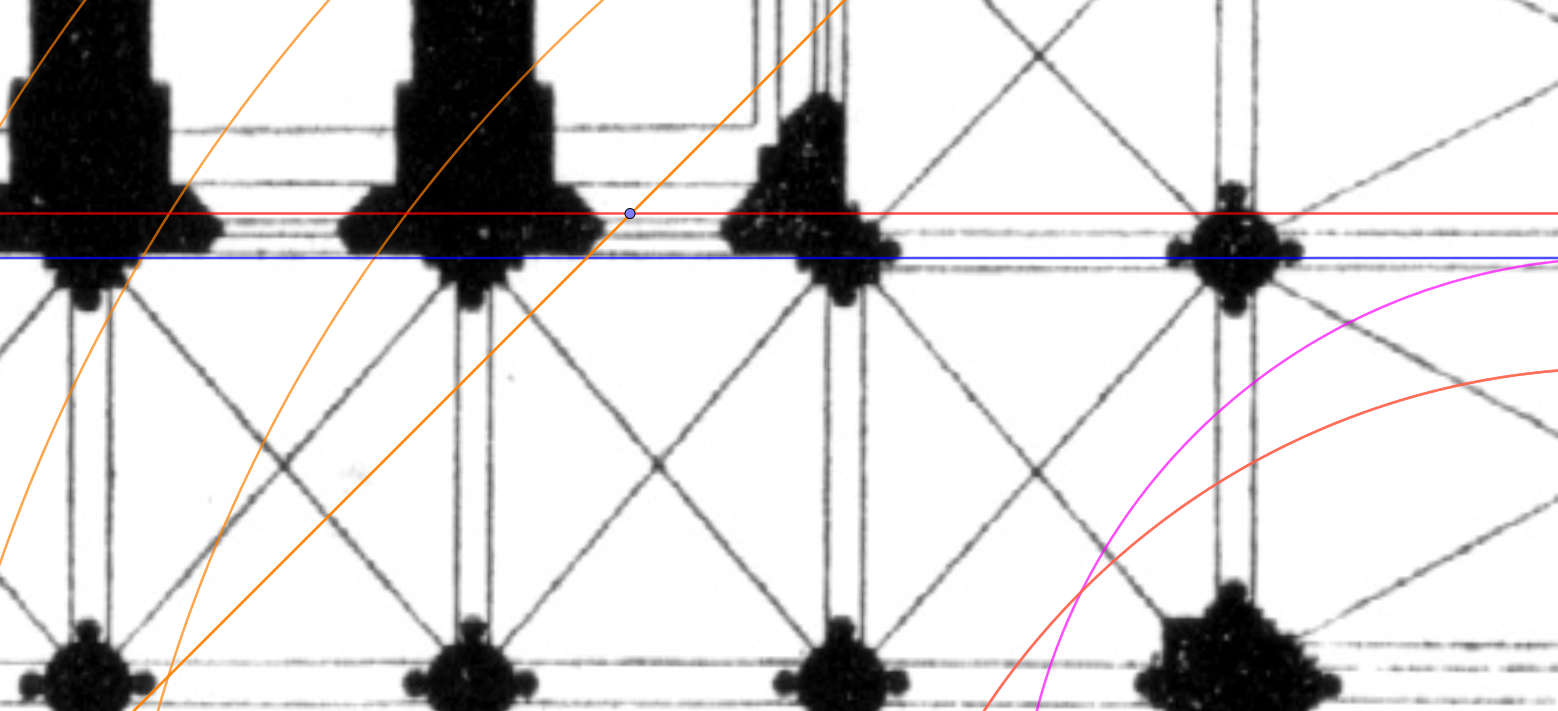

Ce grossissement pour voir la ligne bleu qui est à 16.18 mètres de l'axe de la cathédrale, c'est terriblement précis
Cliquer sur l'image
Cliquer sur l'image
Grossissement pour mieux voir les chapelles de l'abside qui ont une position semblable au deux tours opposées de la façade, ligne rouge et bleu.
La distance des tours aux chapelles de l'hémicycle et de 104,72 mètres, soit 200 meh nessou Egyptienne, coudées d'une coudée plus une palme, celle du temple de Salomon, soit Phi carré, l'unité étant les 200 Empans, deux carrés 100 dans le tout début des protocoles de création...
J'expliquerai le rapport entre le positionnement de la ligne bleu et de la ligne rouge plus tard.
Cliquer sur l'image
Le cercle violet et son double font naître les bas côtés qui se rejoignent à l'hémicycle du Choeur...il en résultera la largeur du bas côté et la largeur de la nef...
Cliquer sur l'image
Cliquer sur l'image
Cliquer sur l'image

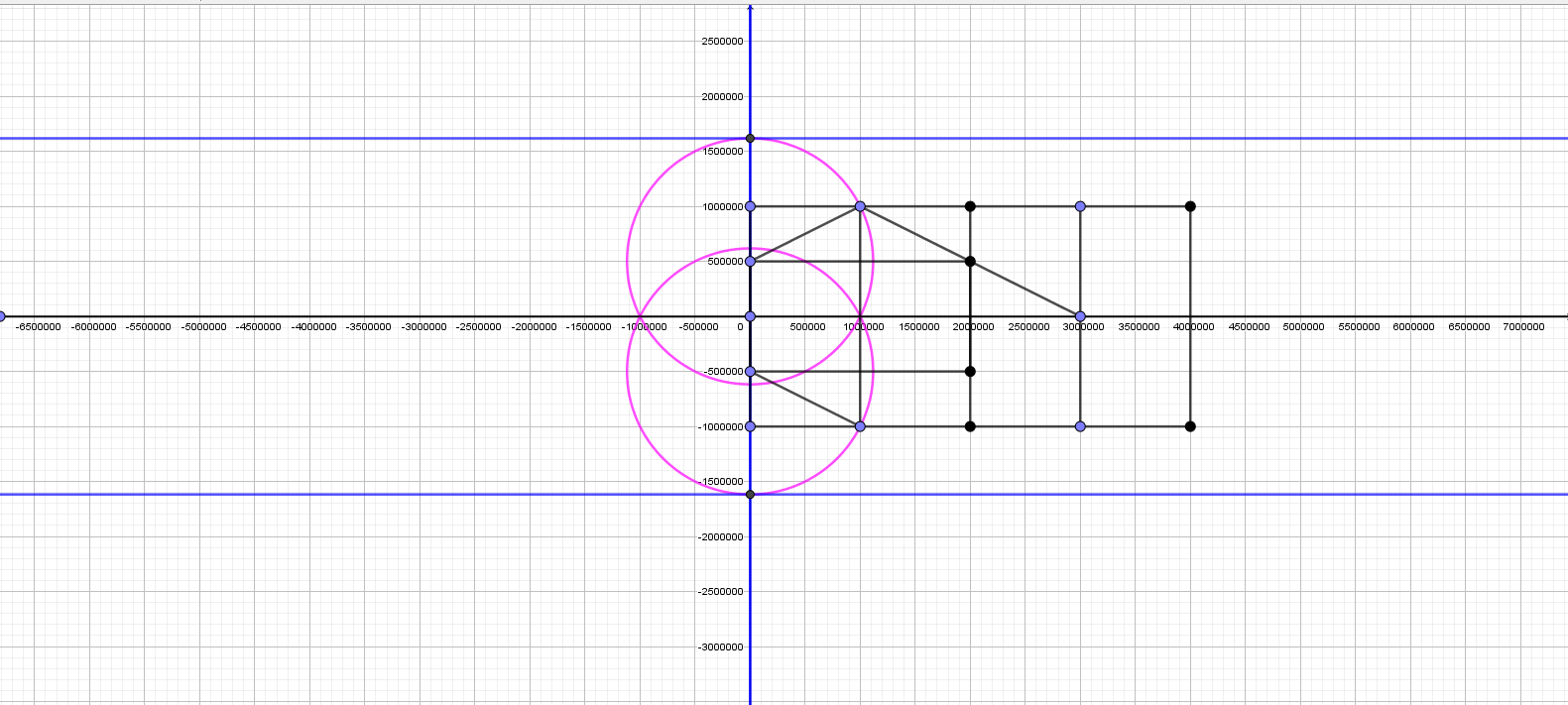

Ces trois grossissements, pour mieux voir le protocole émerger du double carré de 100 Empans et 50 de côté.
Nous voyons les cercles qui ont permis de développer les travées.
Le prochain, je sépare les Tabulas et le protocole de départ, nous procéderons par tranche et par dessins explicatifs.
Je mettrai aussi un géogébra avec toutes les mesures que le programme a calculé, ainsi que les mesures prises par John James.
Amitiés
Jean François
PS: Nous allons passer quelques années sur ce plan de Chartres bien évidemment...Chacun peut y contribuer!
Bientôt les élévations extérieures et intérieures
NB: Je referai des tirages car le positionnement entre le plan et Geogebra est perfectible...surtout quand on regarde les mesures de John James par rapport au plan que j'ai trouvé, et qui ne correspond pas toujours, même si c'est minime...mais j'adore la précision...
)
