Espaces, formes et contours

( Cliquer sur l'image )

Cette souplesse des lignes qui se courbent, cette tension qui relèvent le bas des toits, comme s'ils n'avaient plus de poids, que le vent les maintenait avec légèreté en lévitation..

Beauté de cette architecture japonaise qui est structure, géométrie pure, poésie des lignes, des surfaces, des volumes, alliance parfaite du plan et de son élévation, des pleins et des vides.

Et le bois en est son premier élément !

Et le Phoenix se repose sur ses toits.
( Cliquer sur l'image )

Merci Jean François pour cette découverte classée au patrimoine mondial de l'humanité.

J'ai trouvé quelques plans ici : https://www.zhihu.com/question/34515545?sort=created

Il devrait être possible de retrouver l'ensemble du plan 3D réalisé sous sketchep ...

Merci Olivier

Je viens d'en trouver un autre ici
(Cliquer sur l'image)

Nous commençons, première tentative harmonique, repérage sur l'élévation.

Apparait en verticale déjà une mesure des pattes des Phoenix jusqu'au sol et la largeur du bâtiment central, soit 50 Shaku sur 50.

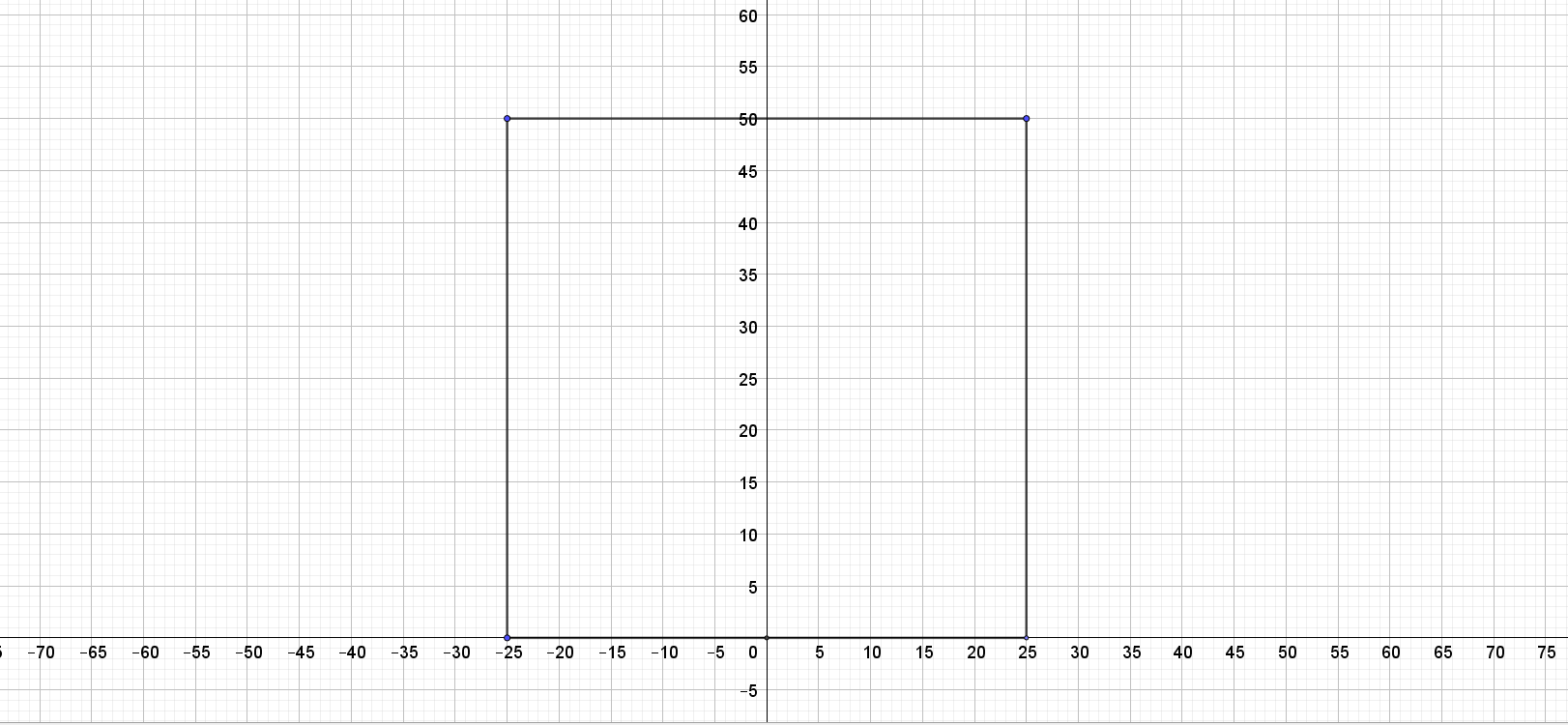

Soit un carré de 50 Shaku!
L'ensemble du dessin de l'élévation donne sur Geogebra 161.8 Shaku, nous avons simplement ici fait deux rabattements pour passer de 50 Shaku à 161.8 Shaku!

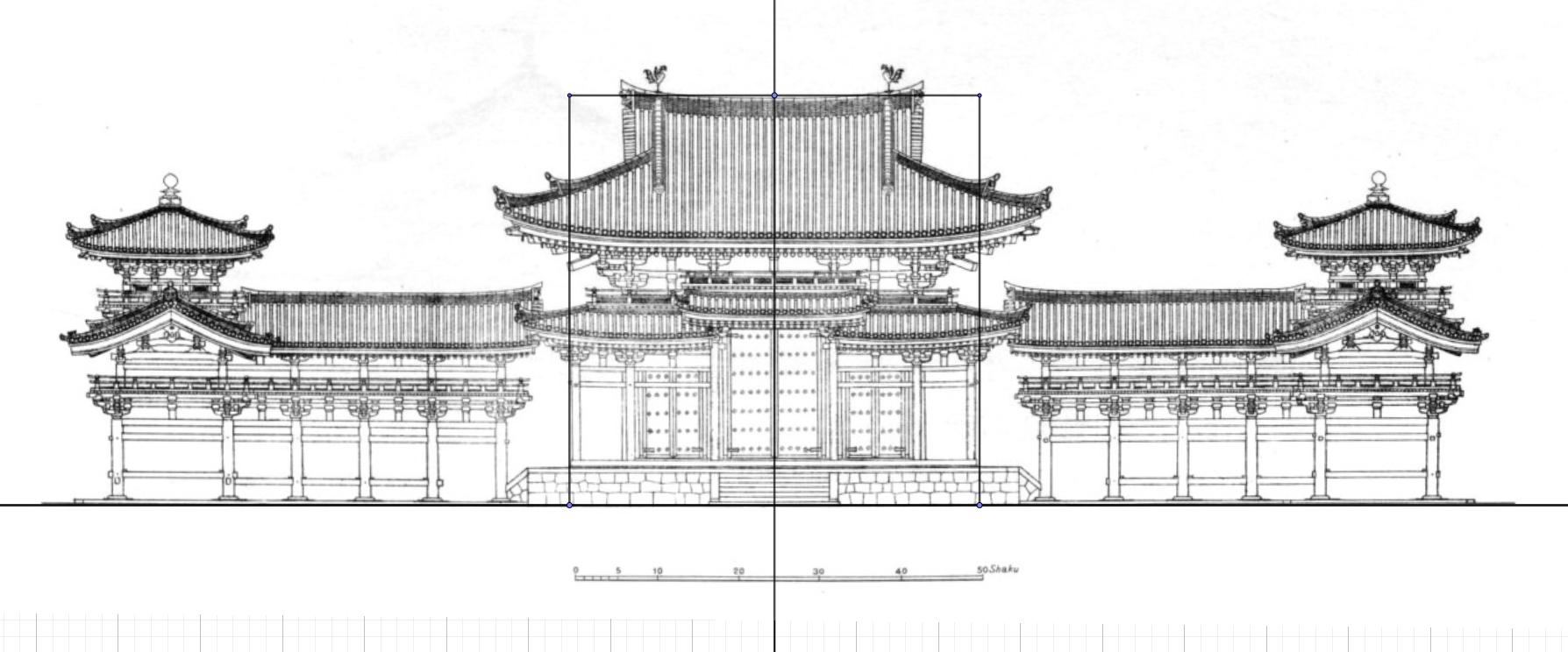

Nous avons glissé le dessin en dessous de notre tracé, pas besoin de commentaire, cela parle tout seul.
Un recul pour bien voir l'ensemble !

Une vue rapprochée!

Une autre au centre!

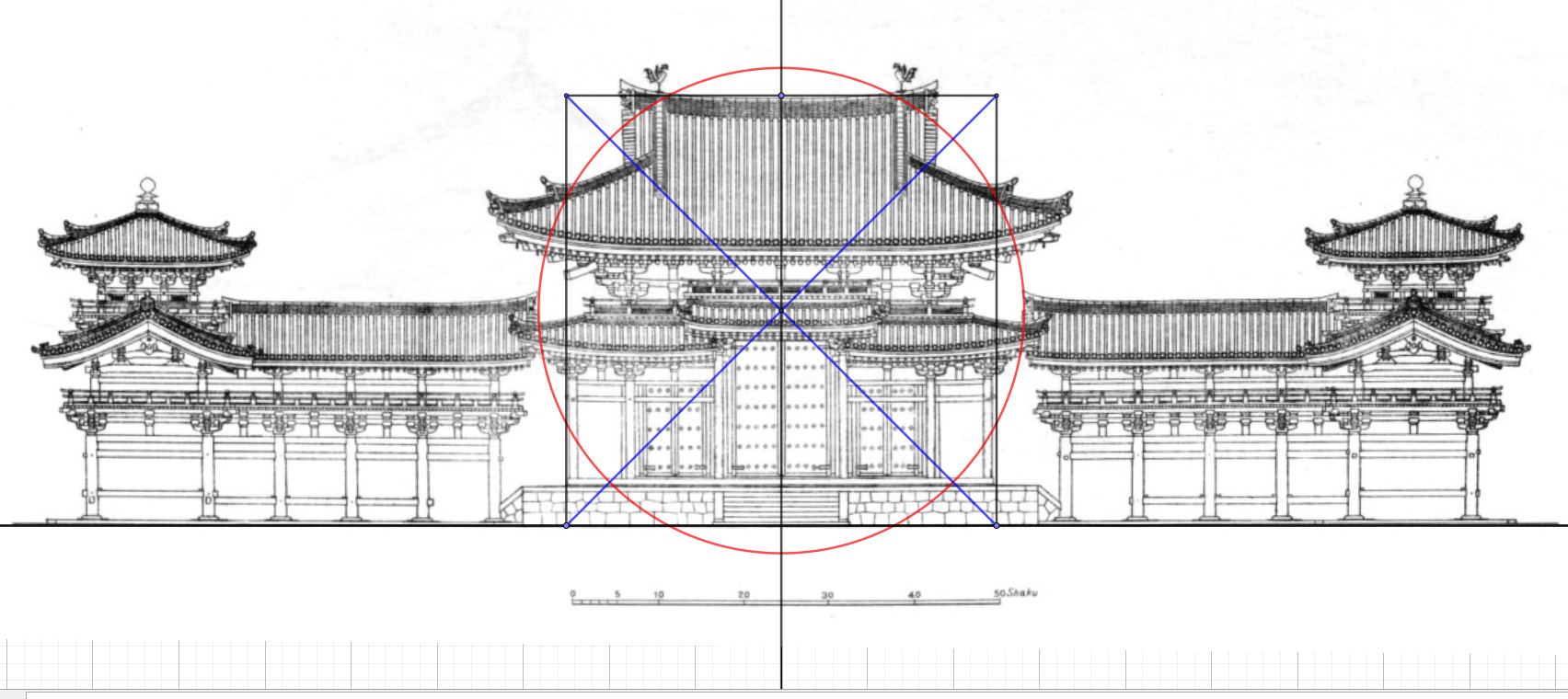

Attention nous avons rajouté le cercle de même surface que le carré de 50 Shaku et le cercle de même circonférence qui donnent des éléments de composition évidents...
Nous referons l'analyse du dernier tracé, puis entrerons dans le détail de la structure du bâtiment central, d'autres rapports dorés sautent déjà au yeux...

Et puis nous joindrons le plan que l'élévation met déjà en lumière...

Maintenant que nous avons tâtonné, brouillon oblige sans nous brouiller, c'est un peu le brouillard toutes ses lignes et courbes, gardons la ligne et évitons les courbatures.
(Cliquer sur l'image)

Un carré posé sur terre, tels deux Phoenix posés sur un toit se regardant, l'un existant dans l'autre, détermine une hauteur partant du sol de 50 Shaku.

La largeur de l'édifice central est tout autant de 50 Shaku.

Ce carré symbolise le Phoenix posé sur terre, tout comme le cercle céleste descendu sur terre, par harmonie surfacique et périmétrique, prend la forme d'un carré terrestre.
, (Cliquer sur l'image)


Ce carré Phoenix, nous voyons maintenant distinctement ses ailes transparaître, le carré partagé en deux doubles carrés nous traçons ses diagonales valant V5X50 Shaku/2
(Cliquer sur l'image) Notre Phoenix étend maintenant ses ailes bleux, diagonales des doubles carrés, et délimite dans une harmonie dorée par le soleil levant la hauteur de l'Architecture et la largeur de son ensemble, avec les deux ailes de part et d'autre de l'édifice central.
(Cliquer sur l'image)


Ce carré Phoenix, table carré peut refléter le cercle du ciel, tel un miroir de même surface.

Sous les regards des deux Phoenix, la courbe de la table ronde déborde de la table carré et de part et d'autre donne la limite des toitures des bas côtés!

(Cliquer sur l'image)

La Table ronde périmétrique est donnée par la figure même des Phoenix, la courbe caresse leur dos et leur tête.

Ils sont placés judicieusement entre la surfacique et la périmétrique, deux gardiens des protocoles de création, mais aussi deux clés pour déverrouiller ses deux portes fermées sur l'invisible de la création...

L'esprit de l'oeuvre!

L'élévation se glisse sur le plan, le carré ne s'y retrouve que de la rencontre de deux rectangles...


(Cliquer sur l'image)

Le carré est ici coloré!

C'est le même que celui de l'élévation avec ses 50 Shaku sur 50.

Il est la rencontre de 2 rectangles, un rectangle de 56.4 Shaku/50 Shaku et 50 Shaku/44 Shaku...

Une quadrature périmétrique, 564/50 Shaku, cercle de diamètre 56.4 et carré de côté 50, et une quadrature surfacique 50/44 Shaku, cercle de diamètre 50 Shaku et carré de 44.
(Clique sur l'image)

Le plan entier!

C'est presque un Phoenix qui étend ses ailes...

Longueur totale 133.68 Shaku...largeur totale avec le socle170.52 Shaku et là nous sommes très proche d'un rapport 4 sur Pi !

Un cercle de 170.52 Shaku de diamètre en quadrature périmétrique avec un carré 133.66 Shaku
(Cliquer sur l'image)

Le dessin semble avoir ses limites, il nous faut trouver un plan plus précis.

Au centre il semble que le rectangle central soit proche d'un rectangle 6/5

Les chamanes de Mongolie considèrent que l'intuition ouvre notre conscience sur les distorsion et dissonance qui émergent dans nos vies.

Par la transe, le chamane franchit la porte qui ferme le visible à l'invisible...

C'est dans l'invisible que l'intuition va trouver les éléments inspirés qui permettent alors de percevoir la consonance et l'harmonie dans notre monde visible.

C'est ce que nous essayons de faire, sans nous prendre pour des chamanes, et de transe nous n'avons que la transmission orale et ses gestes qui vibrent encore au travers des bois, des briques et des pierres qui s'assemblent en une architecture.

Passons la porte!

Entrons dans le temple du Phoenix... et servons nous de notre intuition, car aujourd'hui notre regard est en distorsion et dissonance avec le monde visible des architectures du passé, car nous ne voulons pas considérer l'invisible qui les a fait naître...

Nous ne voyons en elle que mesure arithmétique, non plus ce dialogue entre le visible et l'invisible, le rationnel et l'irrationnel, le rationnel et le transcendant, que nous ouvre la porte de la géométrie.

Mais que voit donc ce chamane de Mongolie quand avec son costume et son tambour qu'il frappe, quand il chante avec la voix du monde jusqu'à la transe, passant ainsi le seuil de notre monde visible à nos yeux au monde invisible

Dans ce monde invisible, le chamane nous raconte qu'il y voit des humains, des animaux , des végétaux et des figures géométriques.

( Cliquer sur l'image)

Partons de l'extérieur vers l'intérieur, le premier cercle enveloppe un rectangle, le socle, qui a une mesure toute particulière puisque sa diagonale fait 100 Shaku, deux fois notre carré de départ (en bleu) et que sa surface vaut 5000 Shaku au carré exactement deux fois la surface de ce carré.

Le deuxième cercle suivant a la diagonale de la table carrée comme diamètre et inscrit donc la table carrée ( en bleu), le troisième a même périmétrie que la table carrée, le quatrième a même surface que la table carrée, et le dernier est simplement inscrit dans la table carrée.

Revenons au plus grand cercle, le rectangle qu'il contient sa longueur est de 73.8 Shaku, elle est au rayon, 28.209 Shaku, du cercle de même surface que la table carrée de 50 shaku de côté ce que phi carré est à l'unité.

73.852/2.618=28.209 et 28.209x28.209xPi=2500 et à la racine...50 Shaku

Donc un rectangle de surface deux fois la table carré, de diagonale deux fois son côté, de longueur Phi carré si la table ronde a son rayon valant l'unité.

5000, 2500, 1250, celui de 1250 est le carré interne losangé qui se déplacera en G1, F1, V, T, dernier carré avant le cœur de l'édifice.

(Cliquer sur l'image)

l'espace totale avec le socle, 168.67 Shaku est la largeur totale et 132.527 Shaku la longueur, leur rapport est de 1.2727217 qui peut être un 4/pi ou un racine de Phi !



(Cliquer sur l'image)

La table carré 50/50 Shaku produit le rectangle de 56.4/50 Shaku, rapport 4/pi, mais je pensais que celui de 50/44 Shaku plutôt 43.4 exactement sur le dessin, ce n'est pas tout à fait un rapport surfacique.

Les indices commencent à émerger, nous allons pourvoir commencer à construire le protocole dès que nous aurons compris le cœur du temple, son rythme octogonale, son diapason.

NB: Corrigé des confusions, et post-combustion à réaction tardive...
