Olivier, tu es mon rameau!

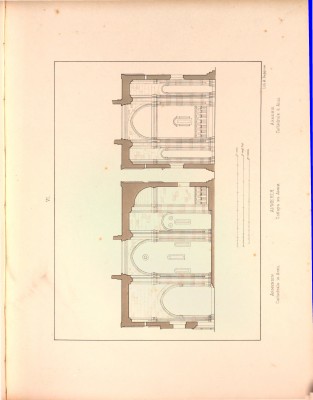

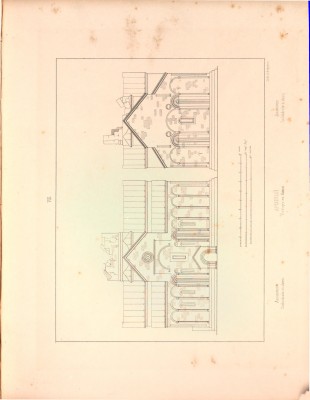

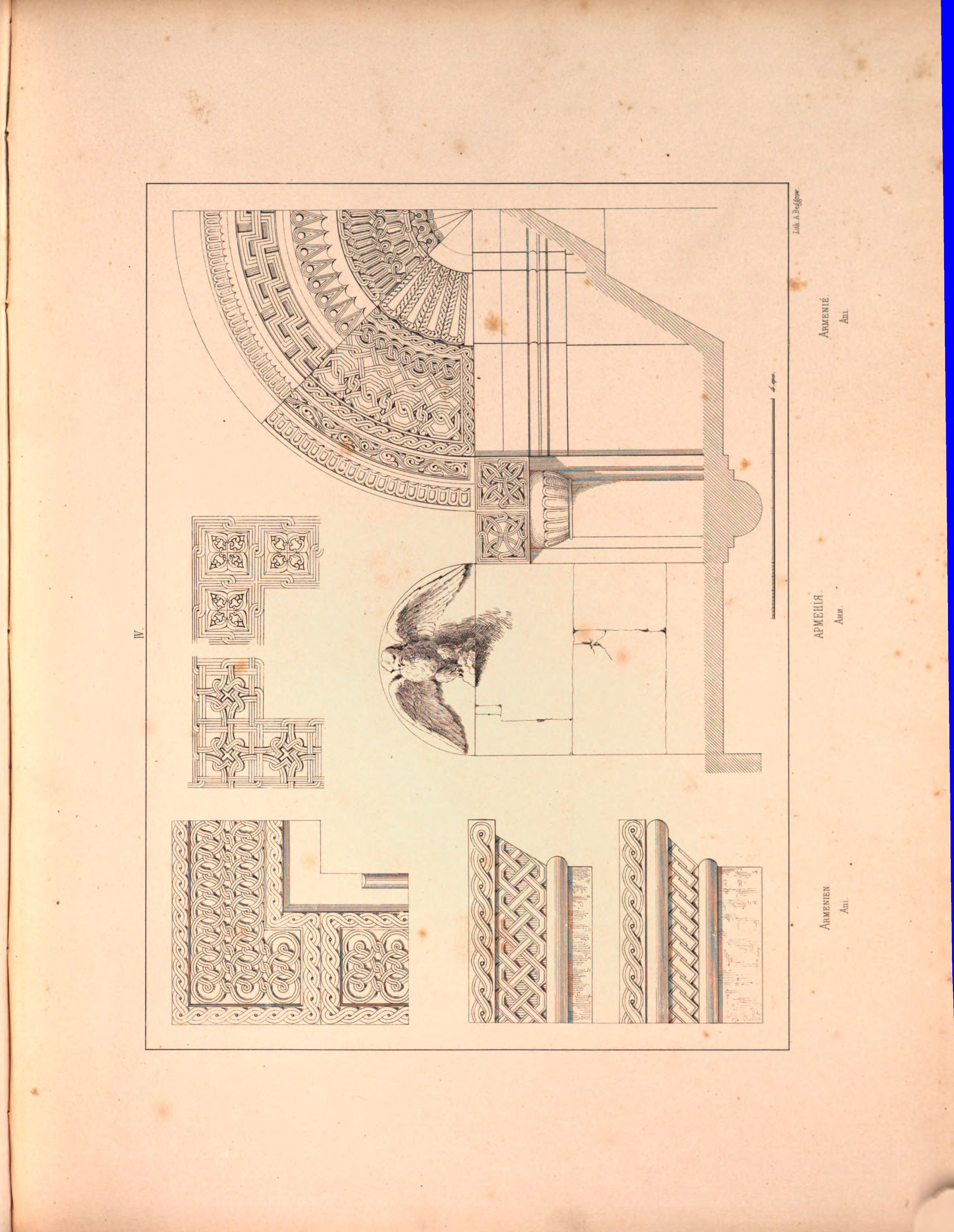

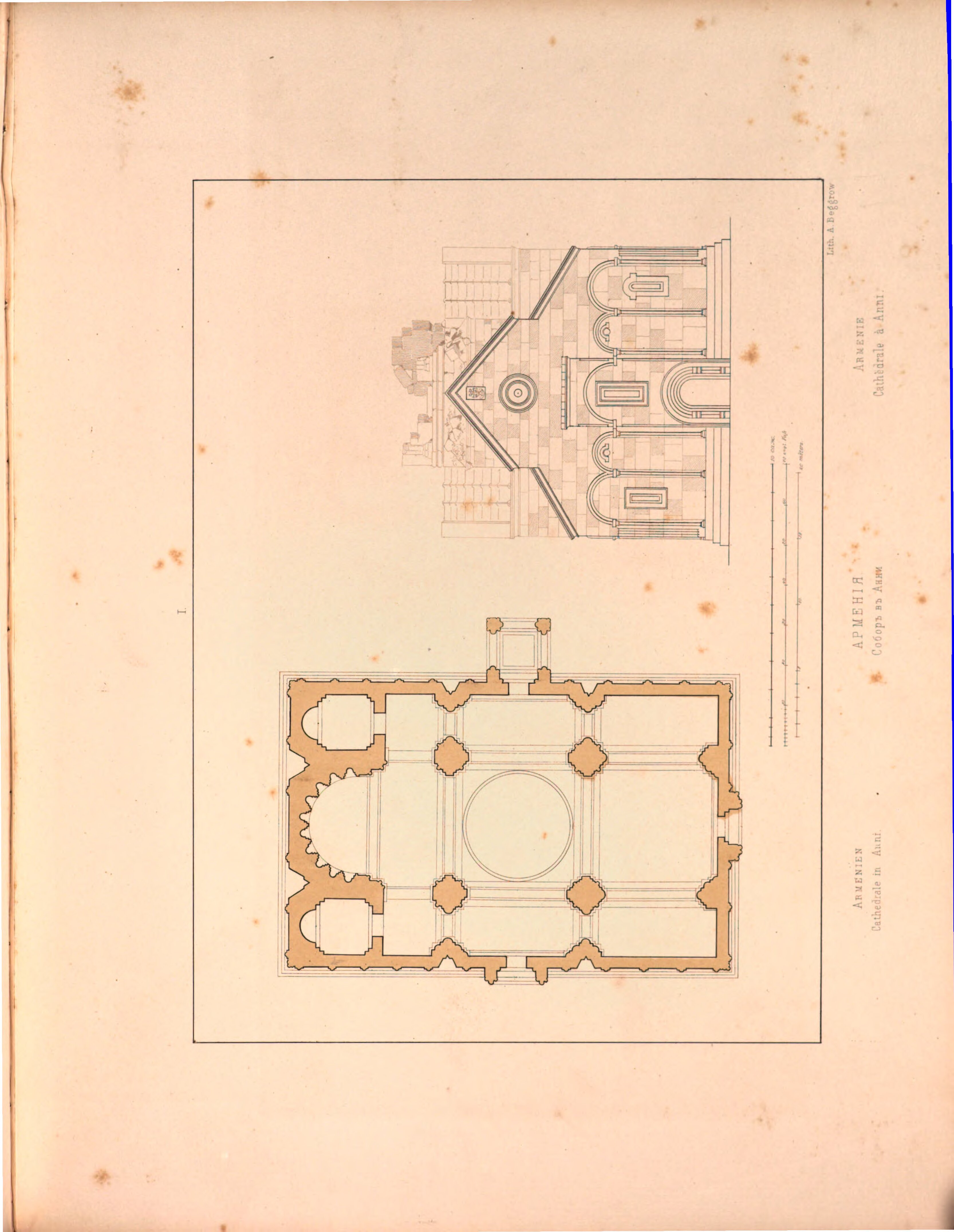

Merveille, plein de plans côtés....
455 pages, une caverne d'Ali Baba !
Ya plus qu'Ă ....Ramasser les noix !
NB: Je ne partage pas du tout les choix idéologiques de Josef Rudolph Thomas Strzygowski, qui dérapent...
Tout comme beaucoup ont dérapé en ces époques troubles...

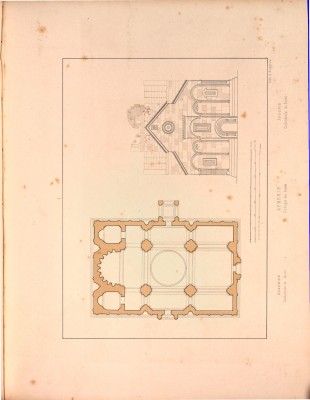

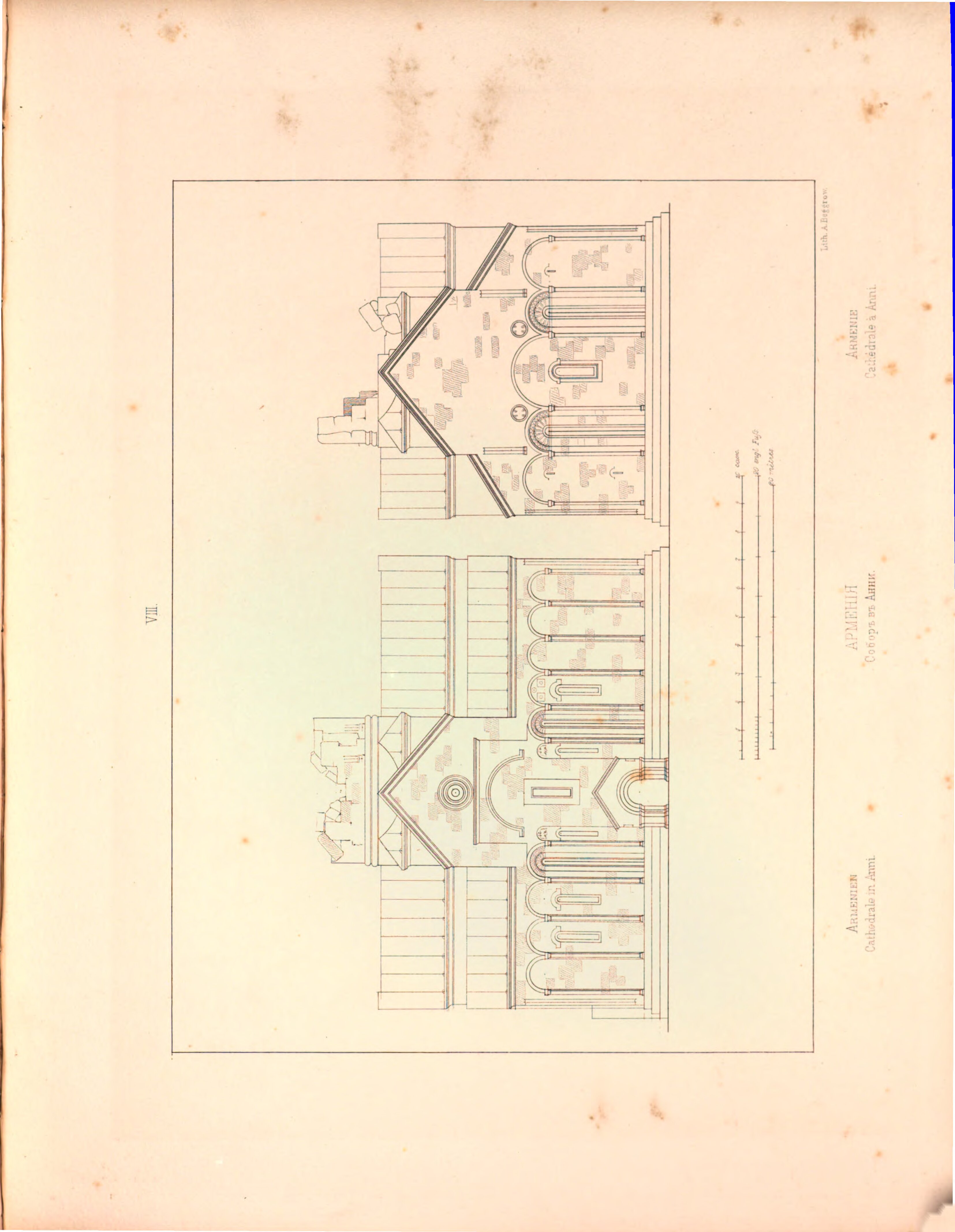

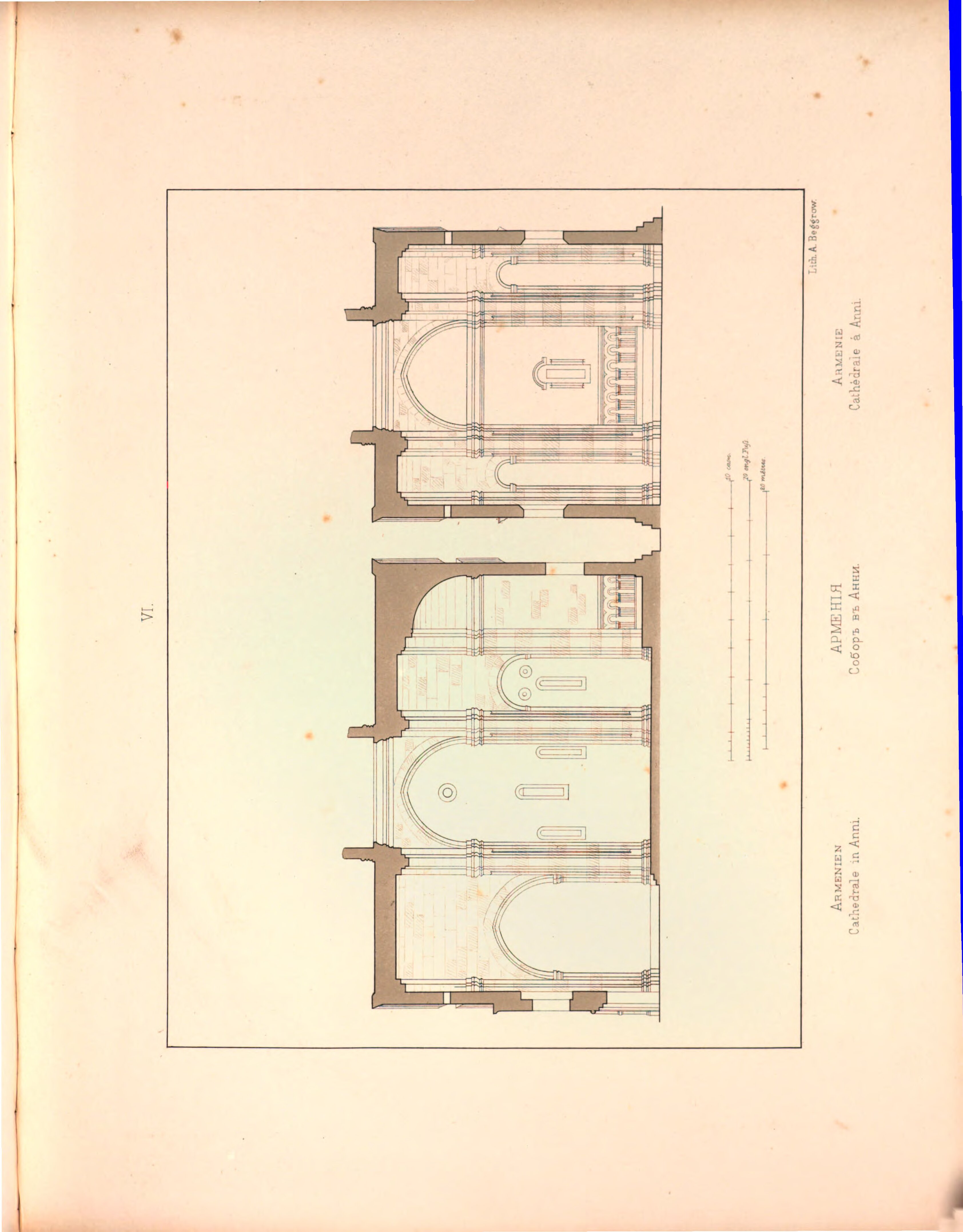

Mais il reste un travail accompli, et bien évidemment ces plans et élévations avec cotations qui permettent l'analyse de toutes ces magnifiques édifices, c'est une aide précieuse.
La nature humaine restant complexe...
-
Jean François
- Site Admin
- Messages : 2066
- Inscription : 18 Juin 2018, 18:28
Re: Ani

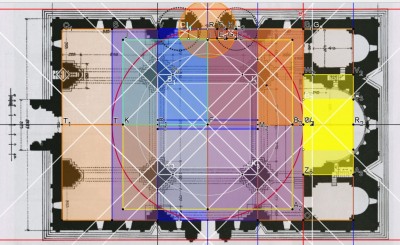

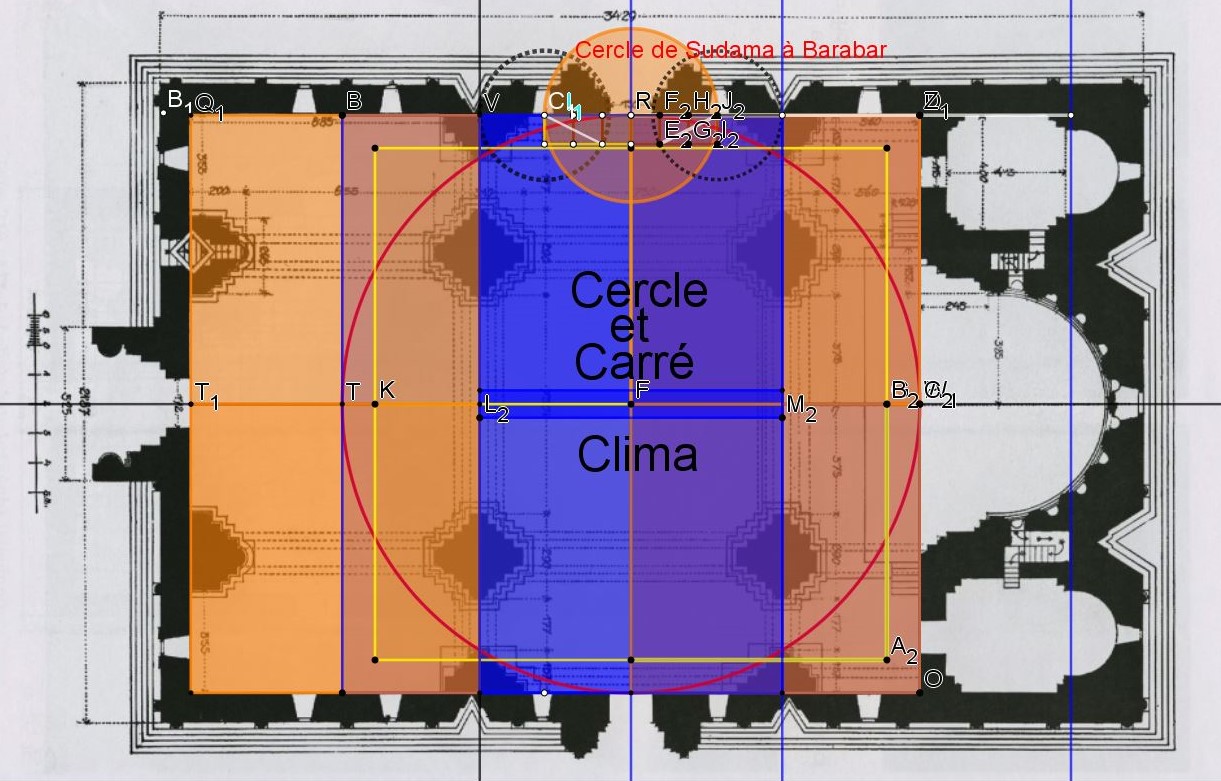

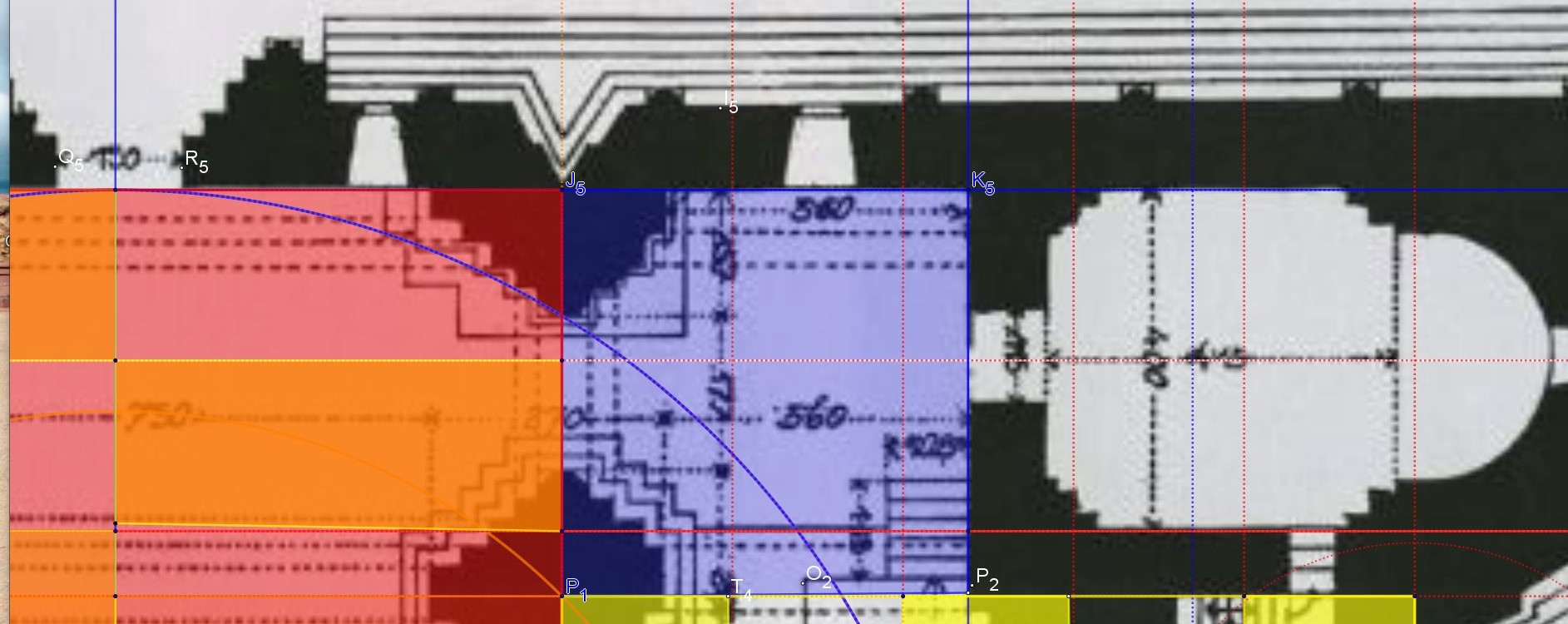

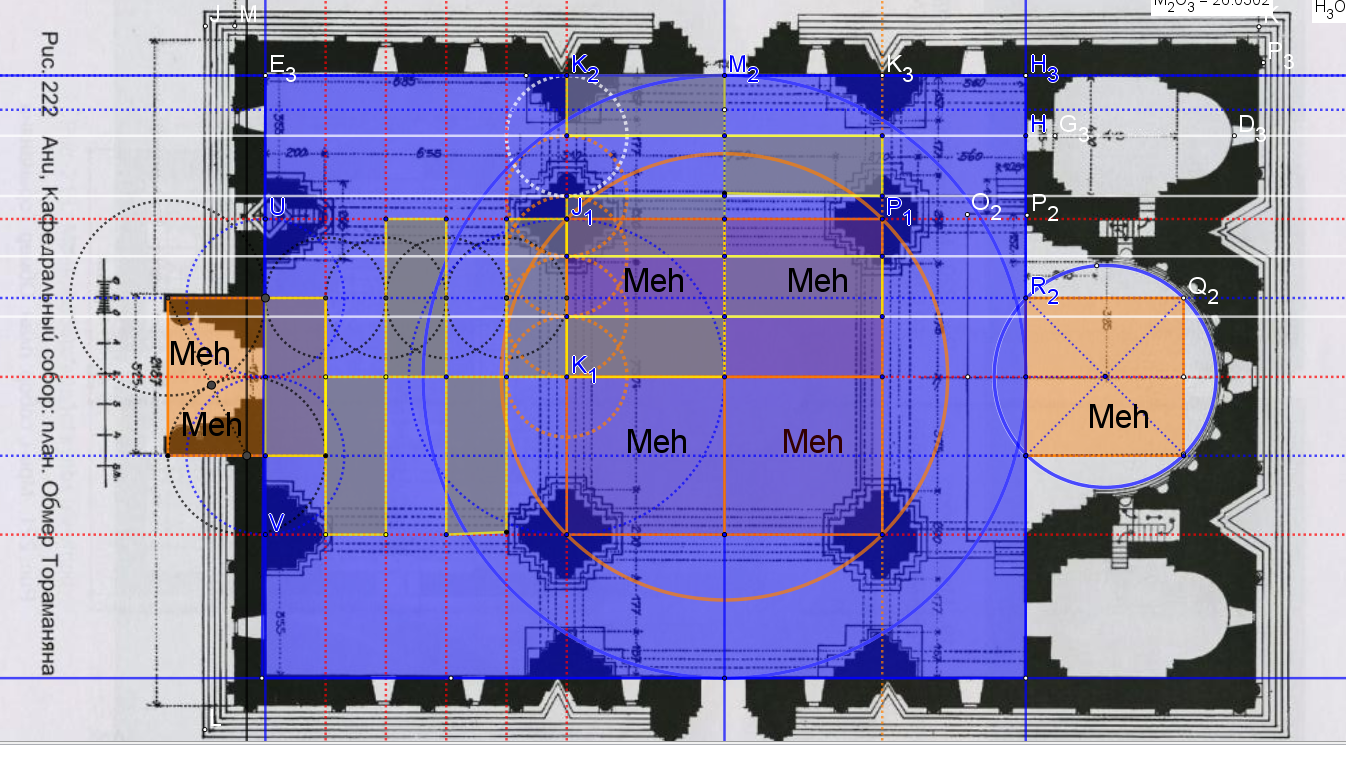

Nous l'avions vu, le grand cercle ici Blanc qui a pour diamètre la largeur intérieure de l'édifice, son aire est bien égal à la surface du vaisseau plus le transept !
En bleu ici, deux doubles carrés de 20 mètres sur 10 mètres chacun, leurs surfaces additionnées sont bien 400 mètres carrés.
Rejoints tous les deux ils sont le carré qui inscrit le grand cercle !

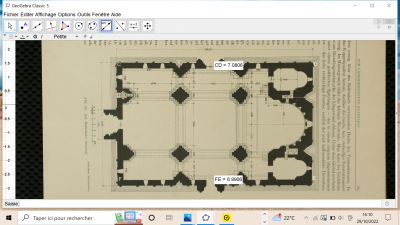

J'ai retiré le plan en dessous pour mieux voir les figures

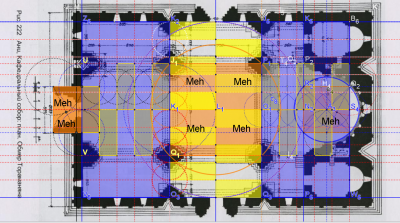

La surface de la figure bleue est aussi de 400 mètres carrés !
(Attention le rabattement pointillé blanc rajouté n'est qu'une valeur très rapprochée, au millième pour donner le rectangle intérieur de l'édifice)

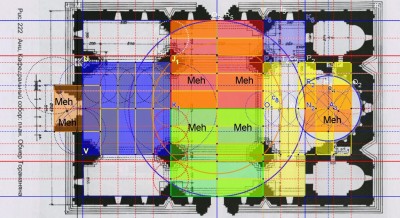

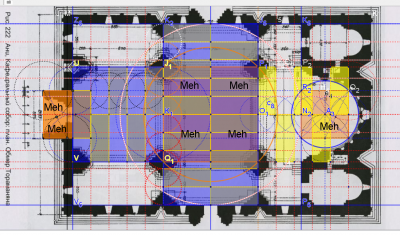

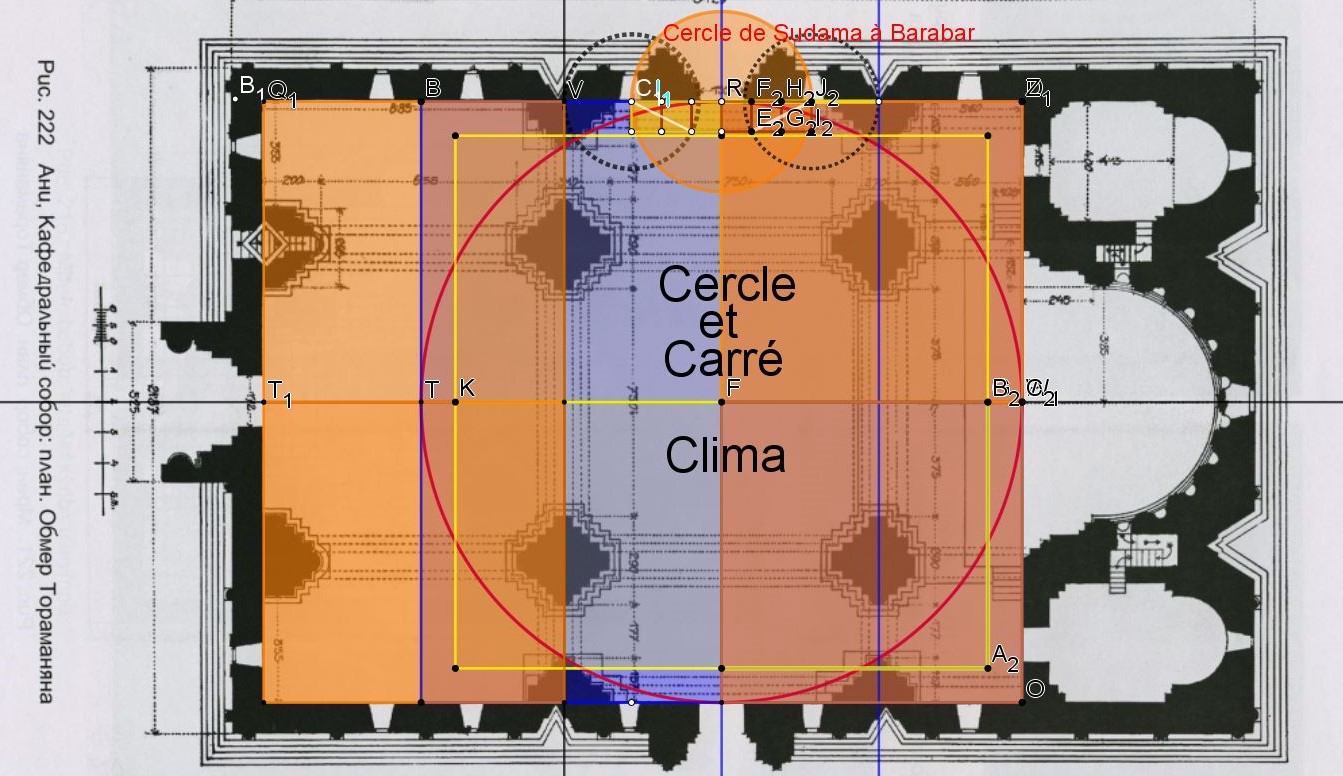

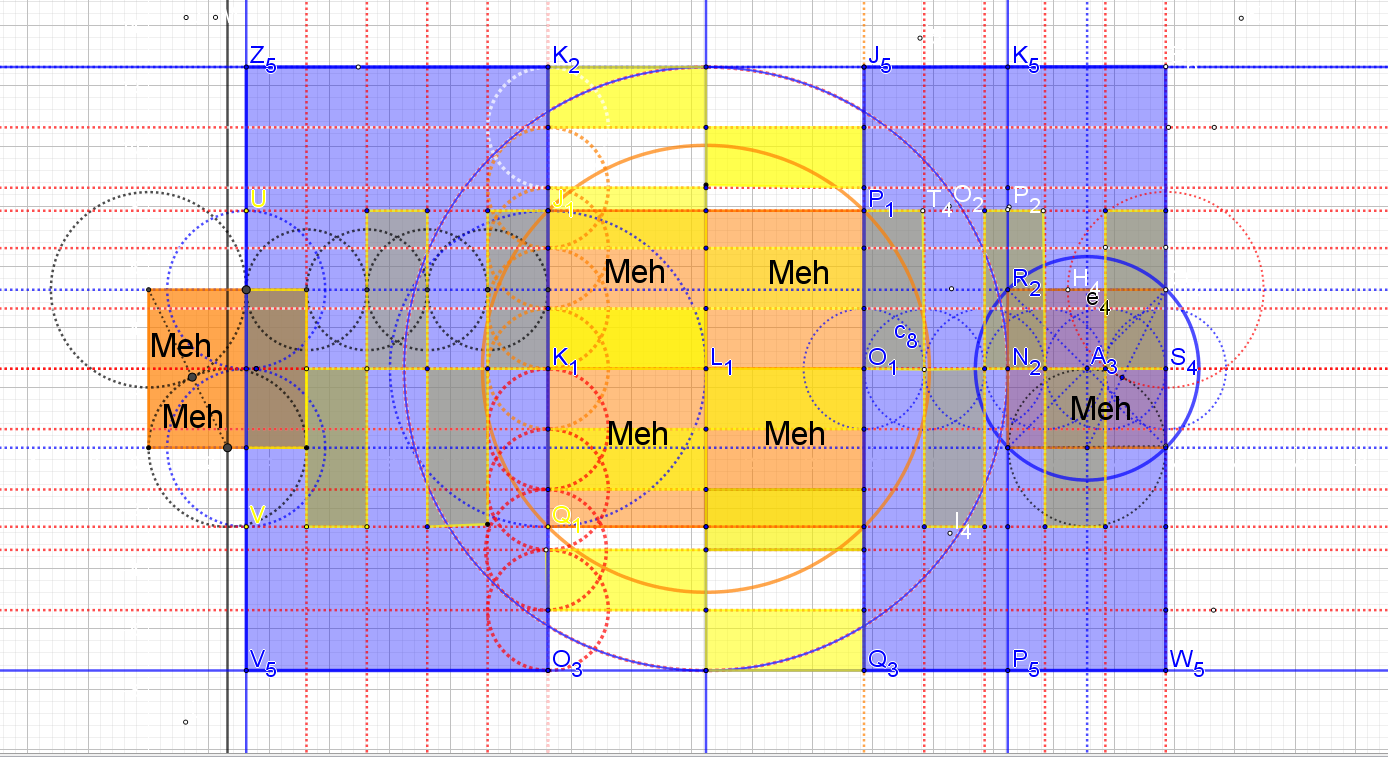

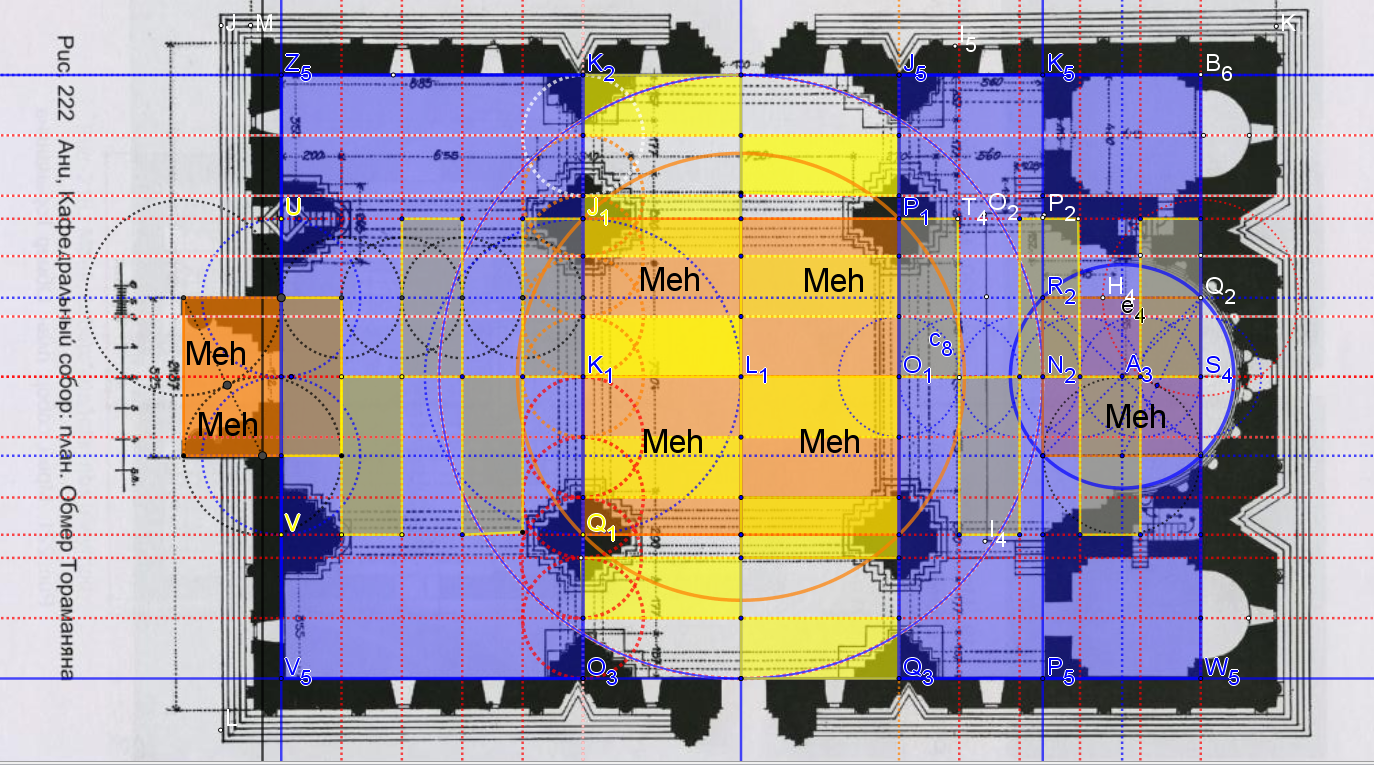

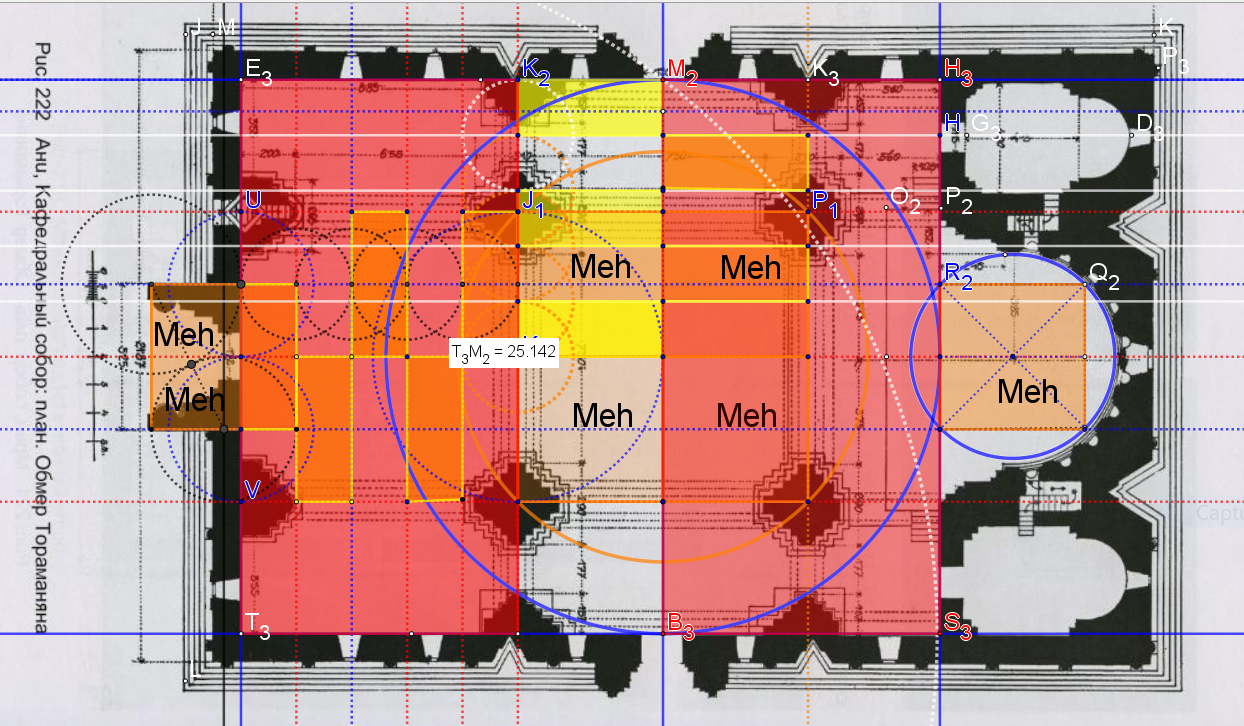

Encore deux doubles carrés inscrits dans le grand rectangle intérieur, nous voyons qu'ils ne sont séparés que par 5.236 mètres soit 10 meh nessou Egyptiennes, ou tout simplement un carré Meh tout à fait visible.
( Rappelons nous de ces doubles carrés de 15 mètres sur 30 mètres, dans un carré de 99 Shaku et une diagonale de 140 Shaku, triangulation rationnelle du carré des arpenteurs, au temple de Kiyomitzu-Dera au Japon !
viewtopic.php?f=5&t=122#p2380 )
Le double carré de Sainte Mère-de-Dieu est l'exact 2/3 du double carré qui construit le rectangle du temple Kiyomitzu-Dera
C'est d'ailleurs par lĂ aussi que Tiridate commence son magnifique plan.

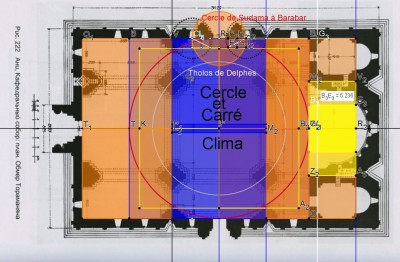

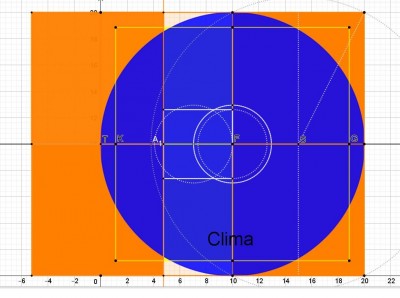

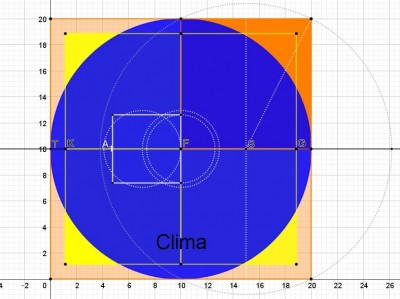

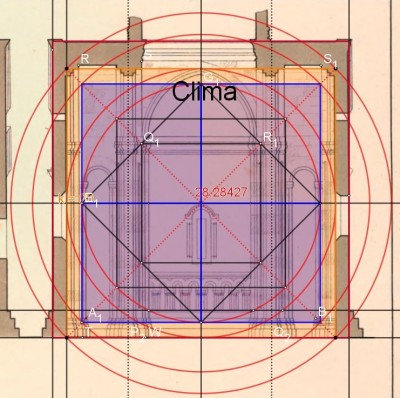

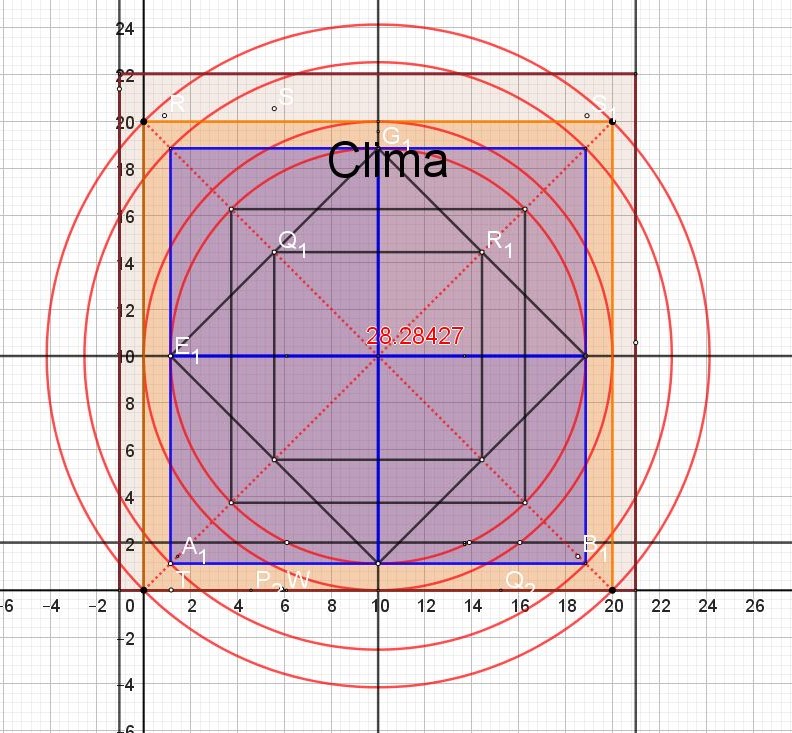

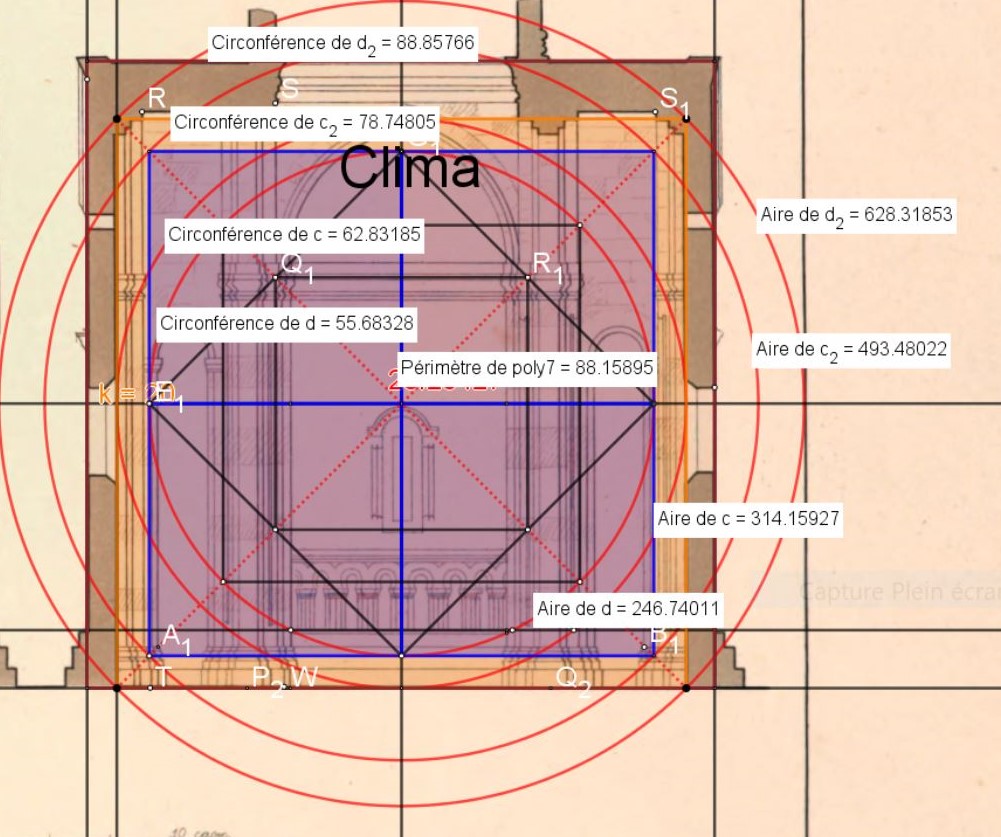

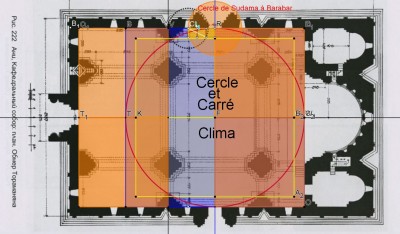

Il est parti d'un carré surface Clima, romains, de 60 pieds romains de côtés qu'il a marié à son cercle de même aire !
(Tout comme le maitre d'oeuvre de Nina-Ji à Kyoto, commence son temple avec un carré de 17.72 mètres, 60 Chi Tang Chinois, Chi Tang adopté par le Japon, 60 Chi Tang égalant 60 pieds romains... et Sainte Géodésie, priez pour nous, nous qui allons recevoir le goudron et les plumes de la pensée unique prédatrice d'aujourd'hui ...)

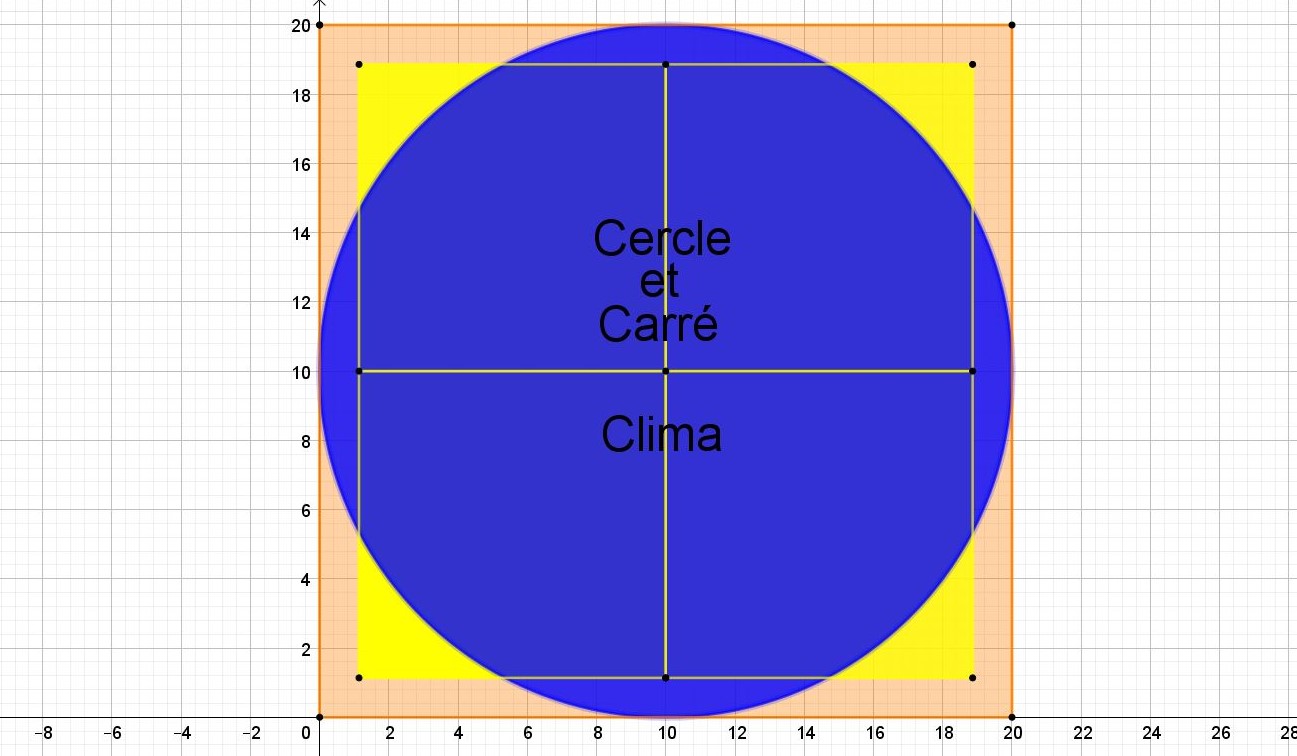

Le carré Clima a disparu après avoir fait naître le cercle d' 1 clima.

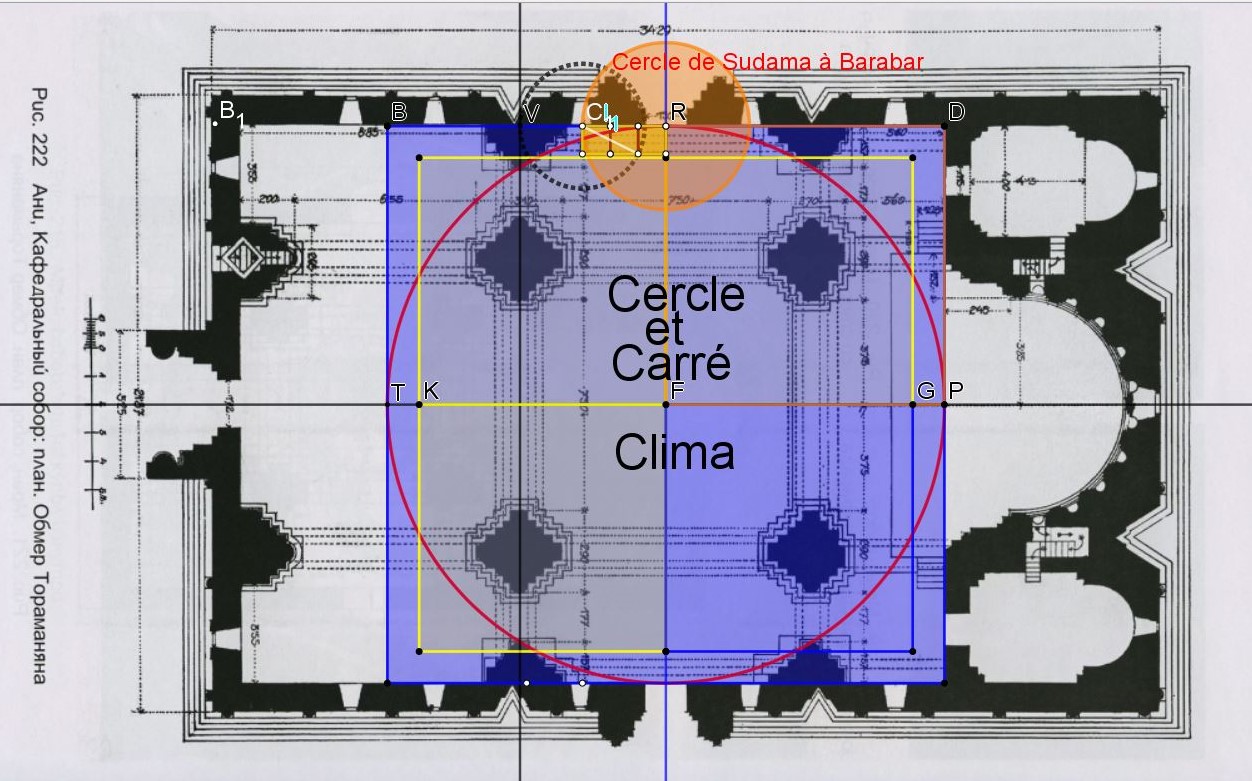

Ce cercle de même aire détermine la largeur intérieure, le rectangle intérieur et aussi l'emplacement du centre du transept, cercle qui lui reste presque visible!
Le cercle, c'est le ciel, et l'alliance s'est faite sur terre avec le carré terrestre de même surface!

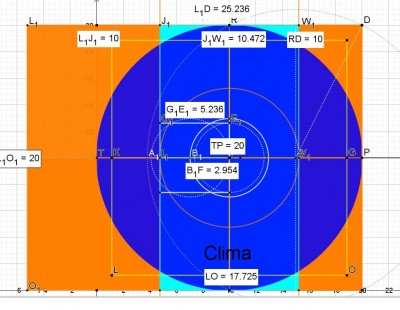

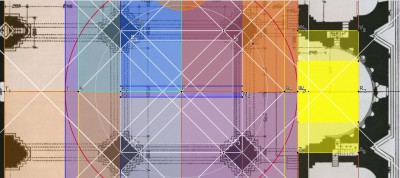

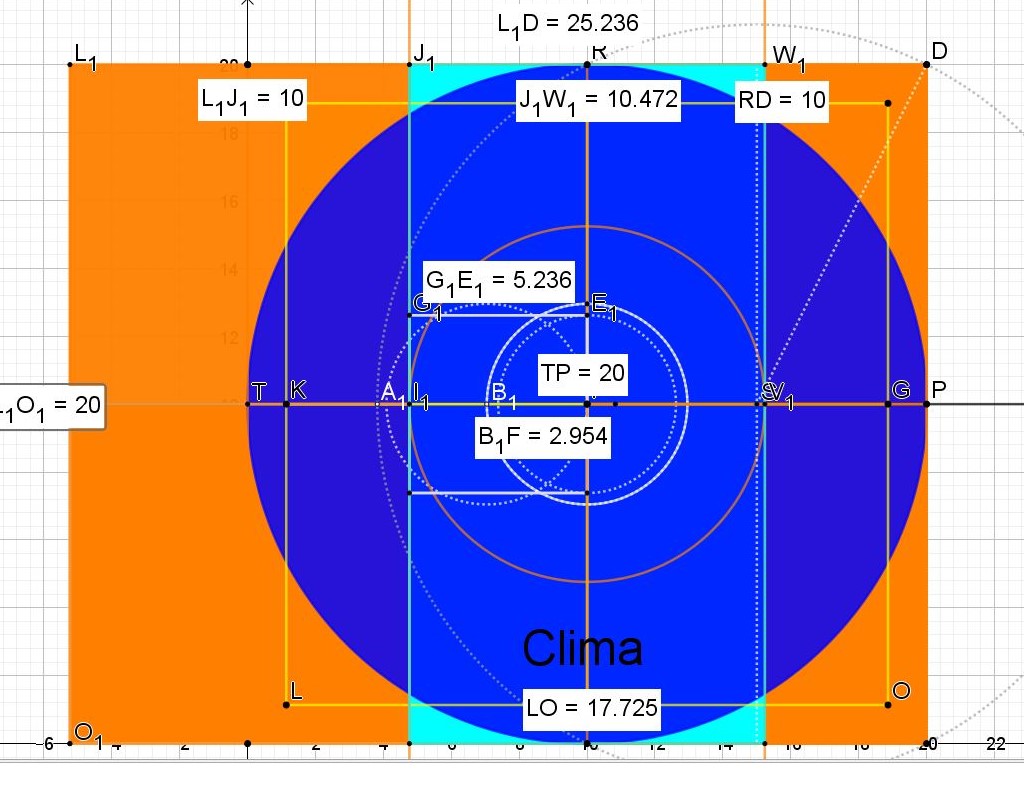

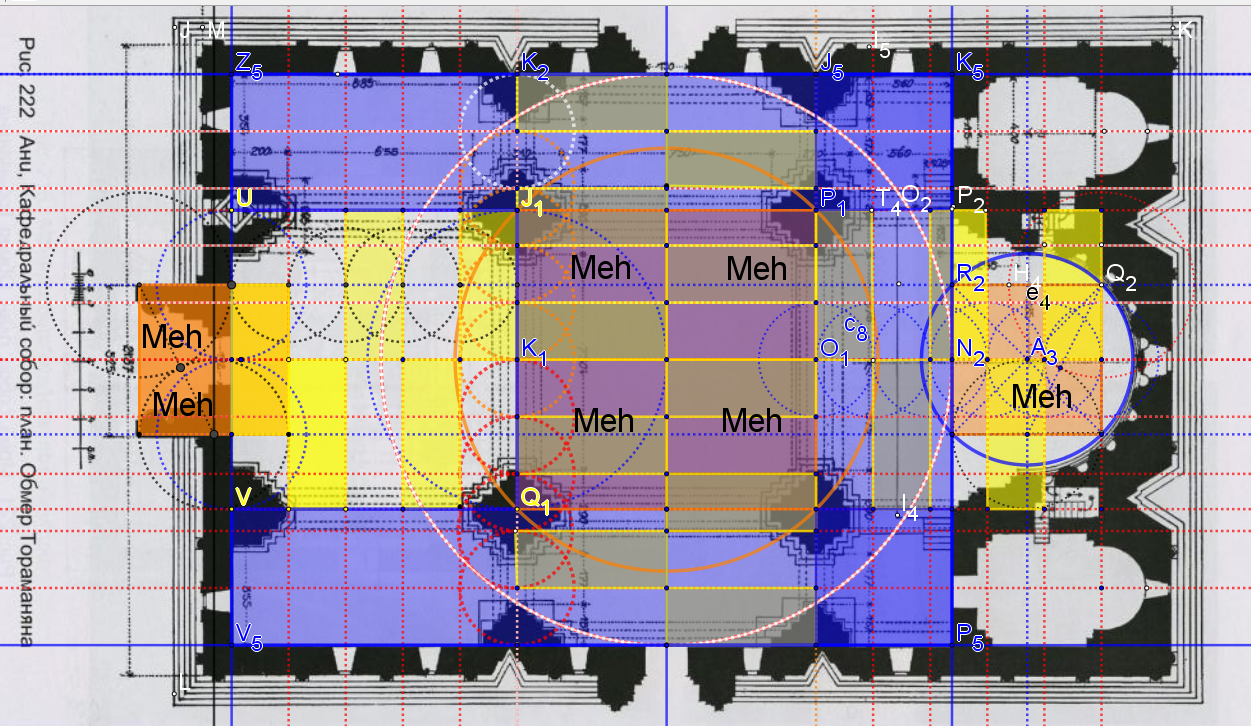

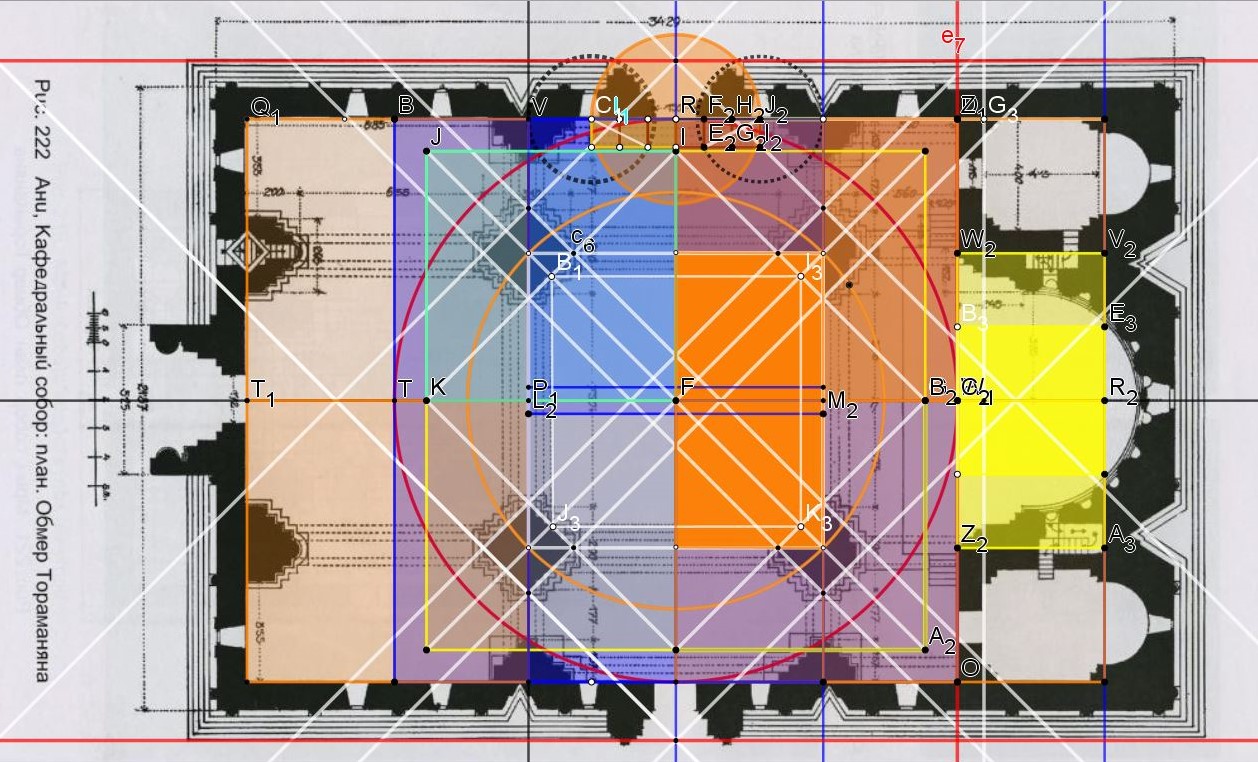

Voici ce fameux rectangle intérieur nait d'un carré dont ses deux doubles carrés, qui le constitue, ont été séparés par un carré Meh (Bien visible sur le dessin qui précède ce dernier, mais avec les doubles carrés en rouges).

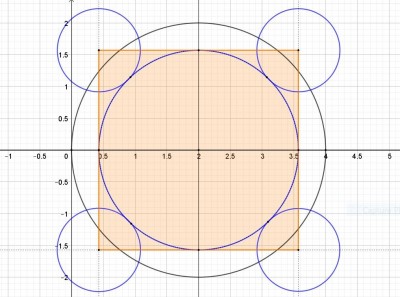

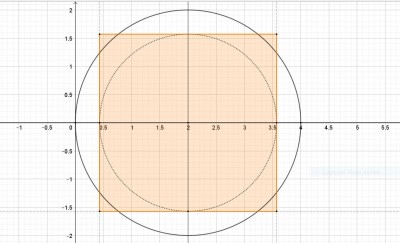

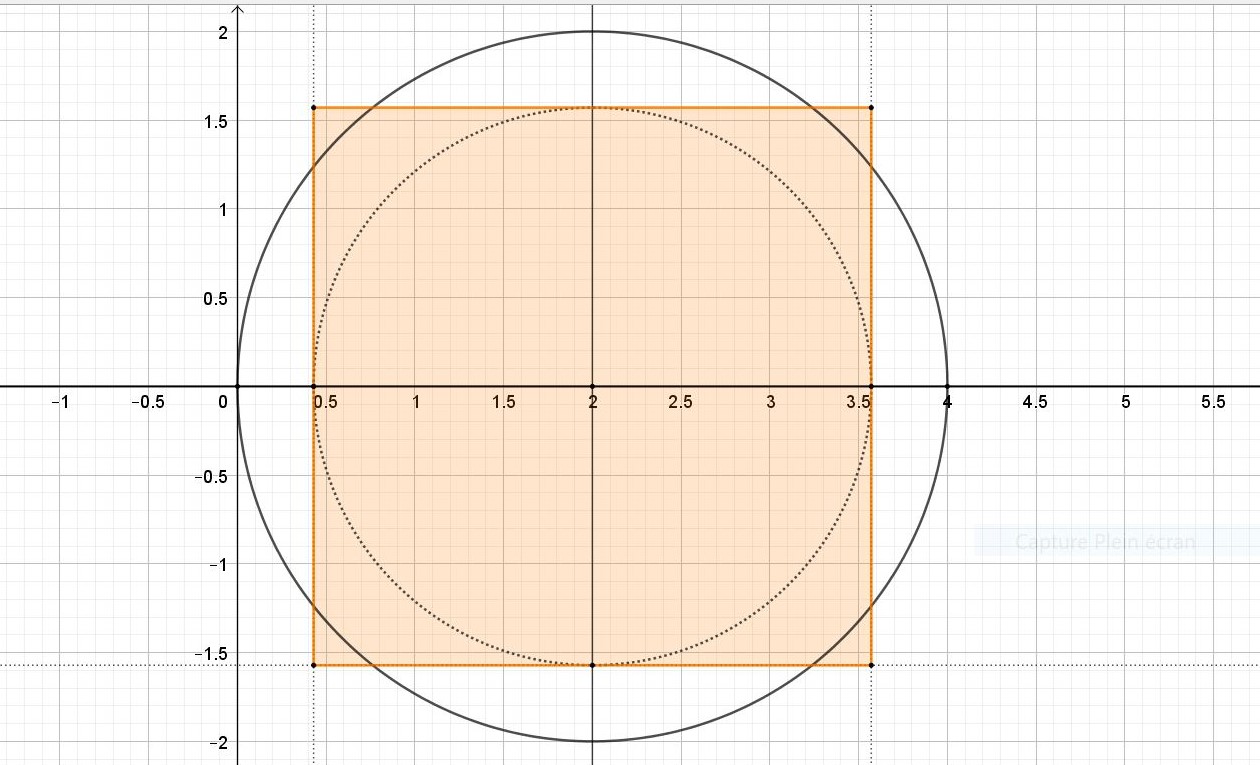

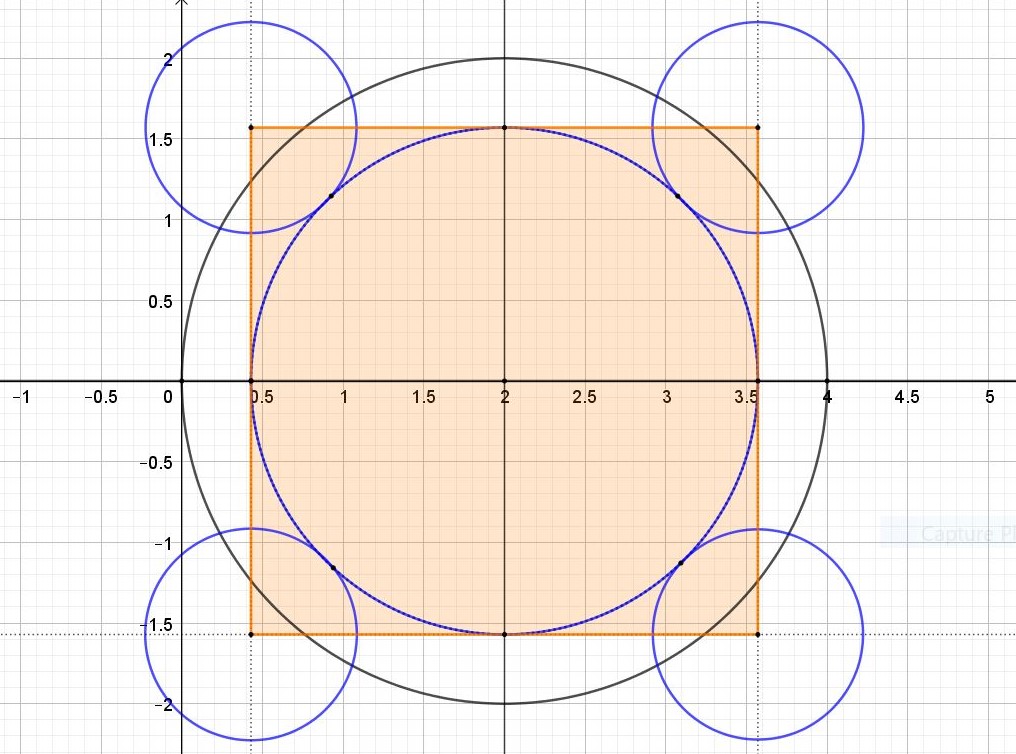

Ou si la mesure Egyptienne dérange, simplement un carré qui a même surface qu'un cercle de 10 pieds romains de rayon !

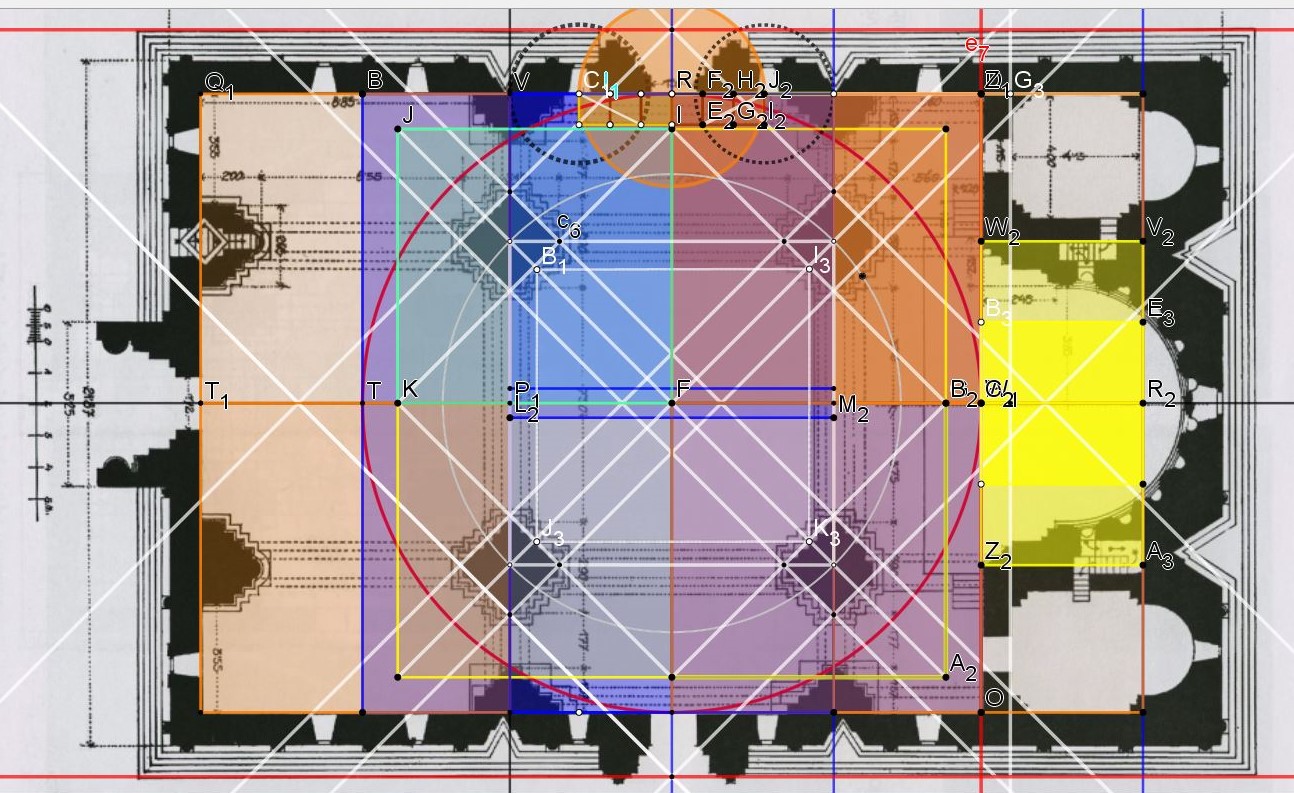

Ce grand cercle d' 1 Clima surface touche 3 côtés de ce rectangle et son centre détermine le centre de la croisée du transept
Dimension du rectangle 25.236 mètres sur 20 mètres, soit 504.72 mètres carrés !

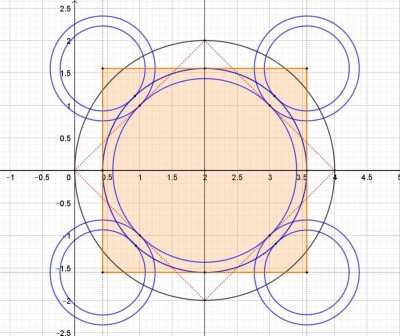

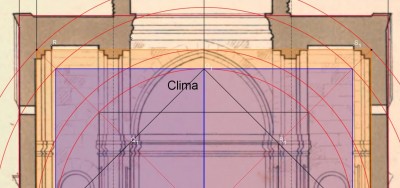

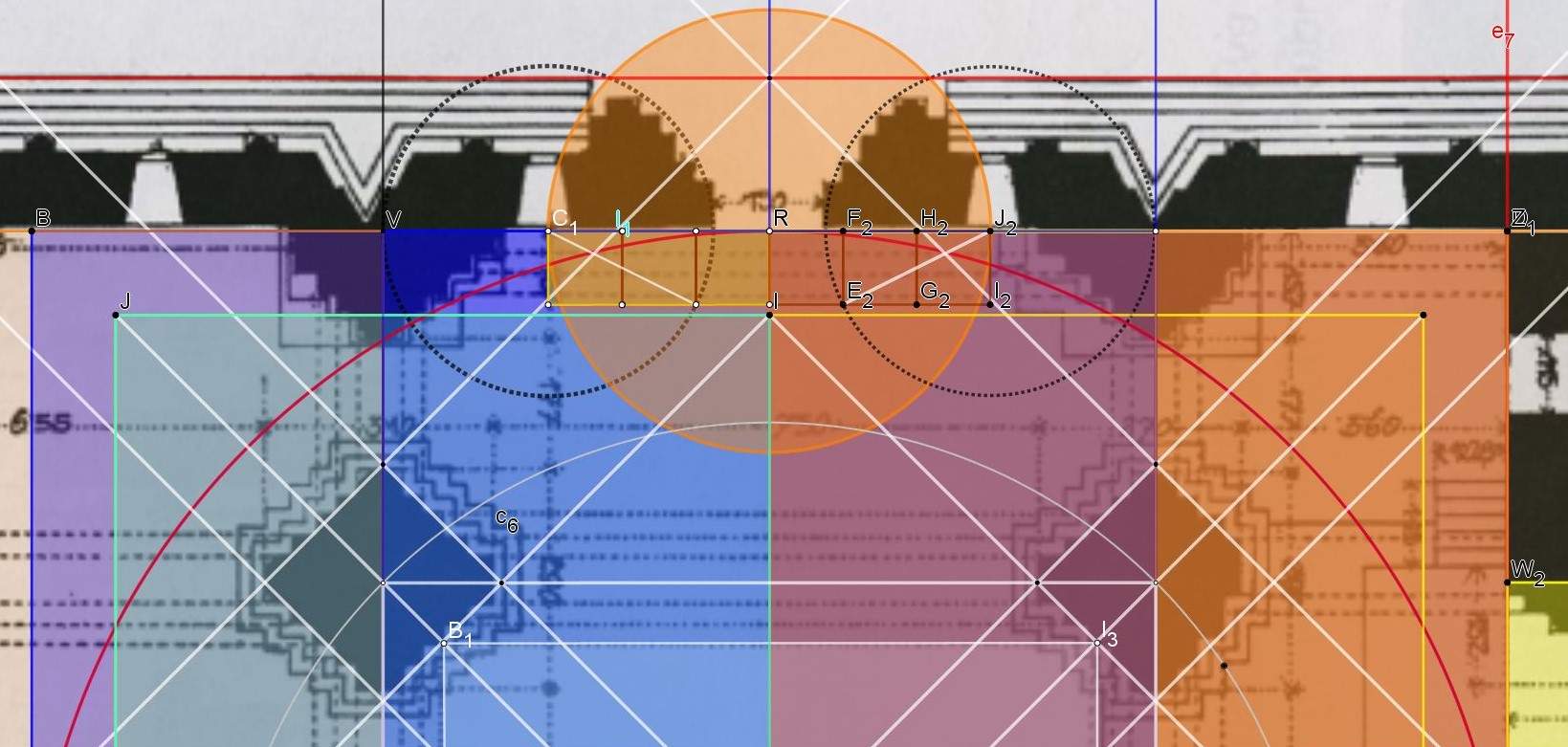

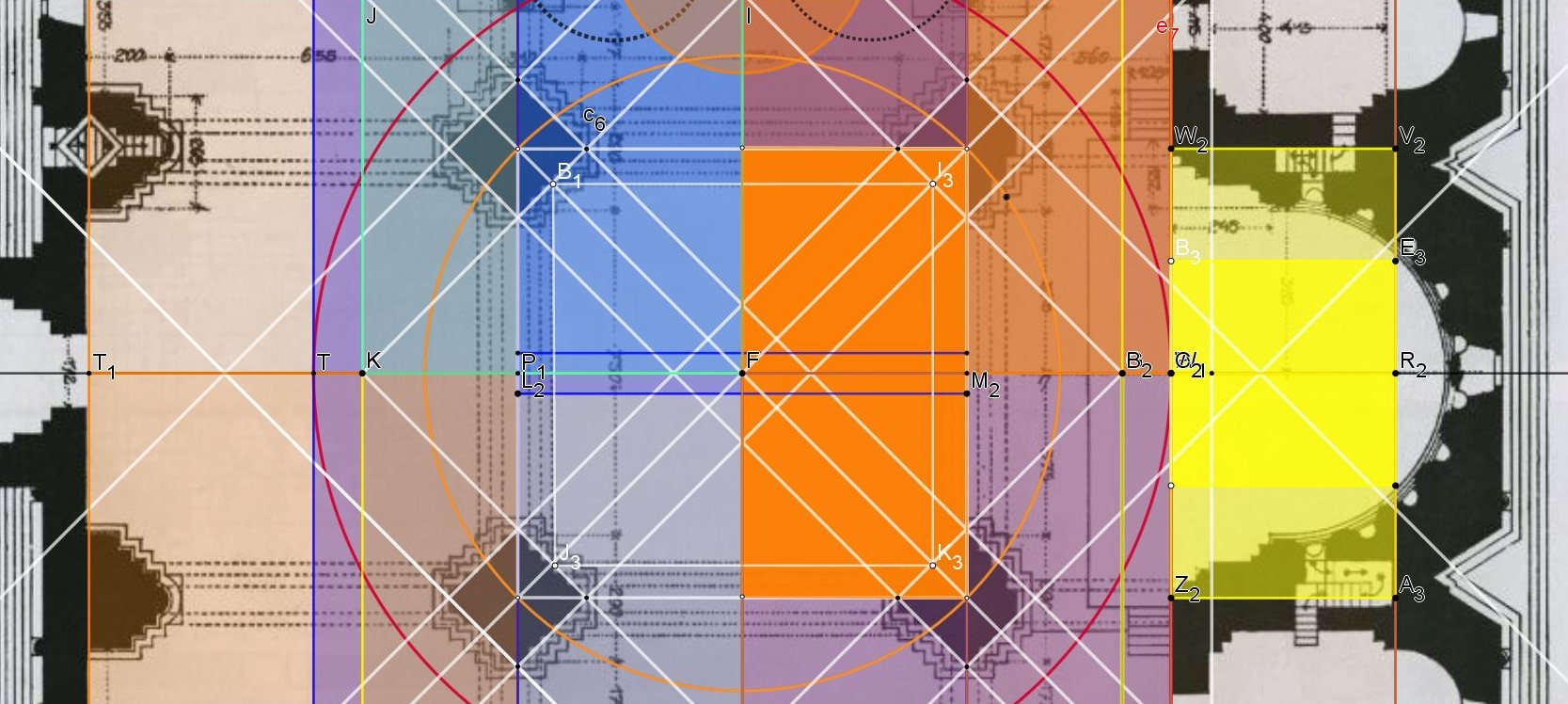

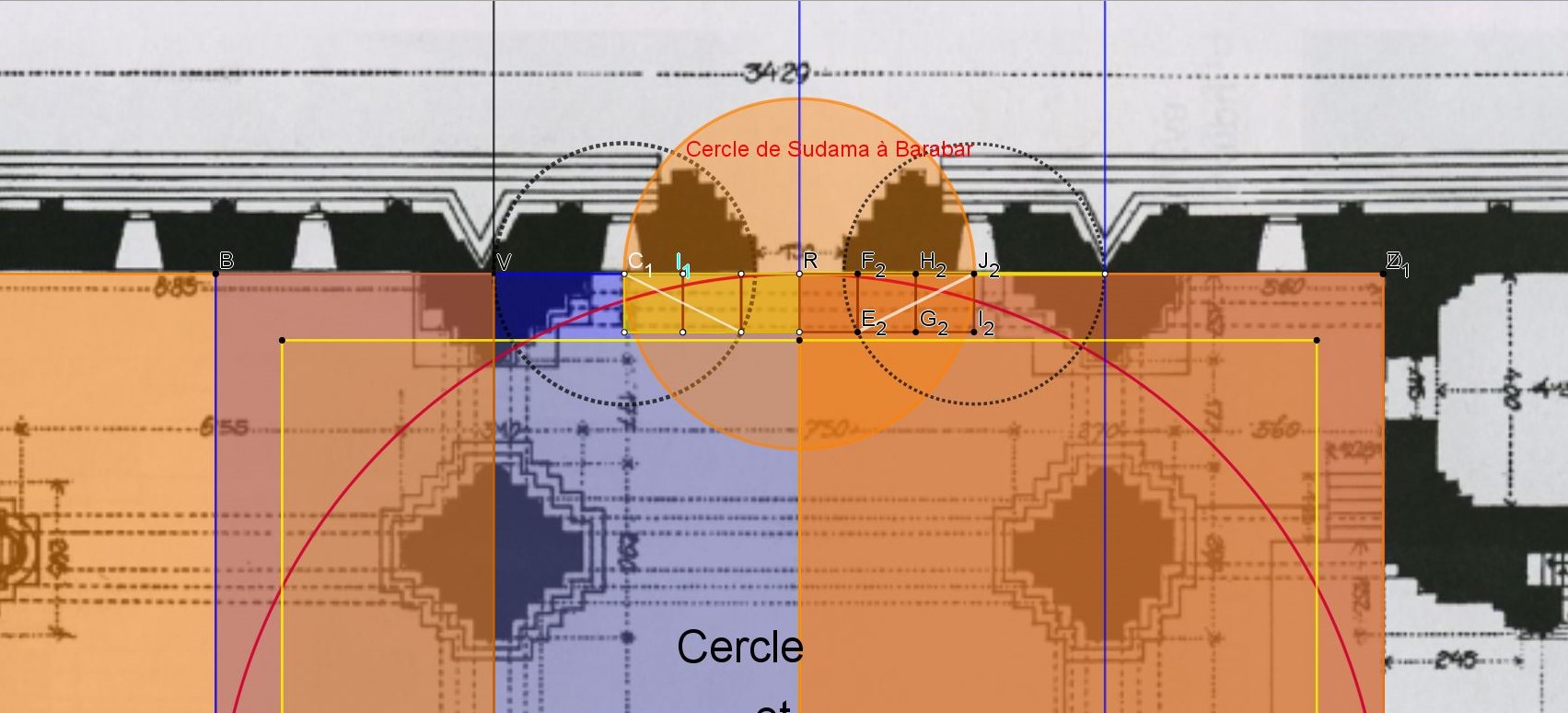

Et Tiridate pose ce même petit carré nait d'un cercle de 10 pieds romains de rayon, cercle et carré ayant même surface, aussi à l'extérieur du rectangle interne pour déterminer le cercle qui l'inscrit, cercle de l'hémicycle du choeur!
O Tiridate, tu n'as rien Ă envier Ă Imhotep!
Sainte Mère-de-Dieu ne t'a pas abandonné, tu as bien le geste de la gestation d'une architecture digne de ce nom !

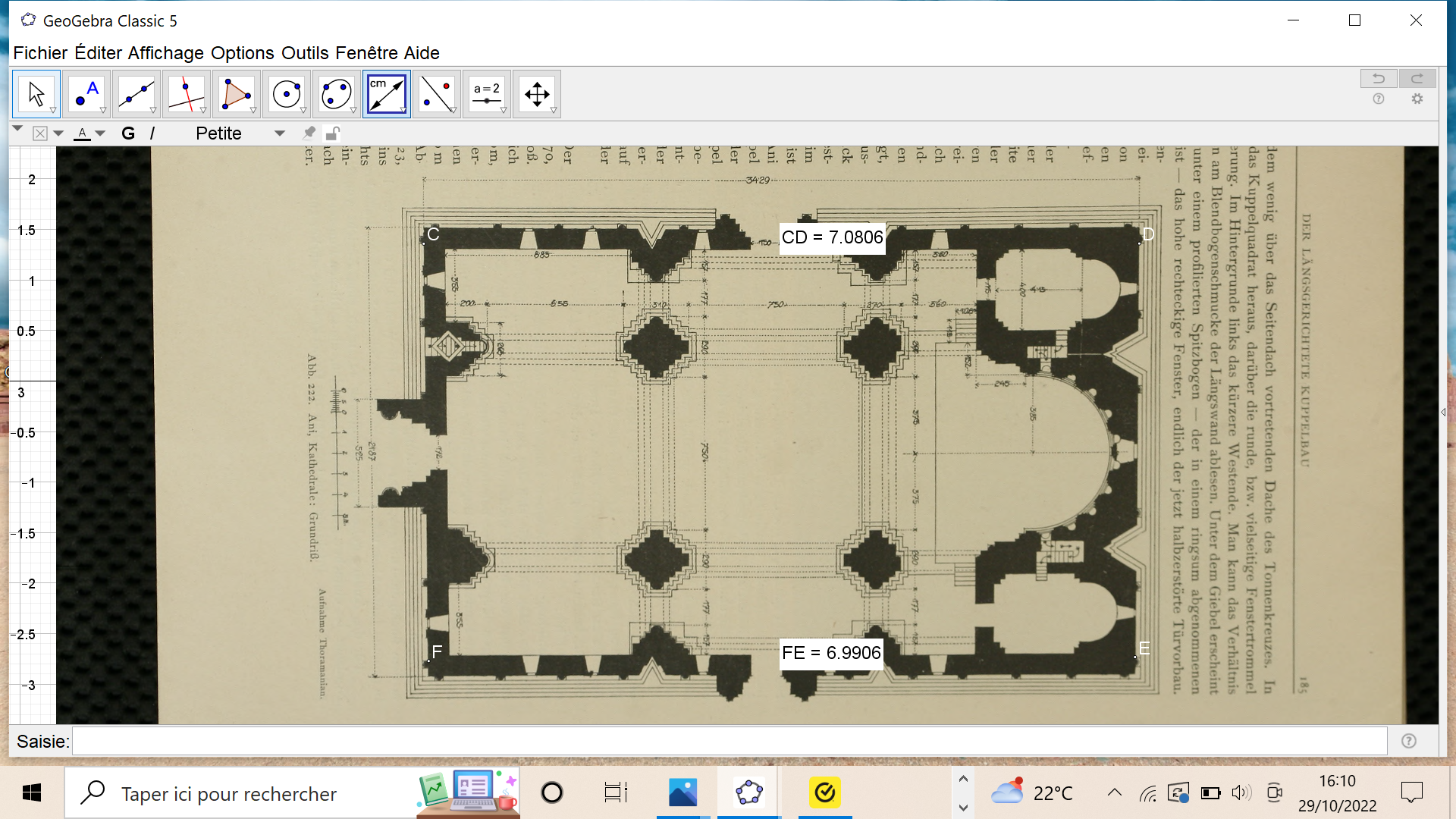

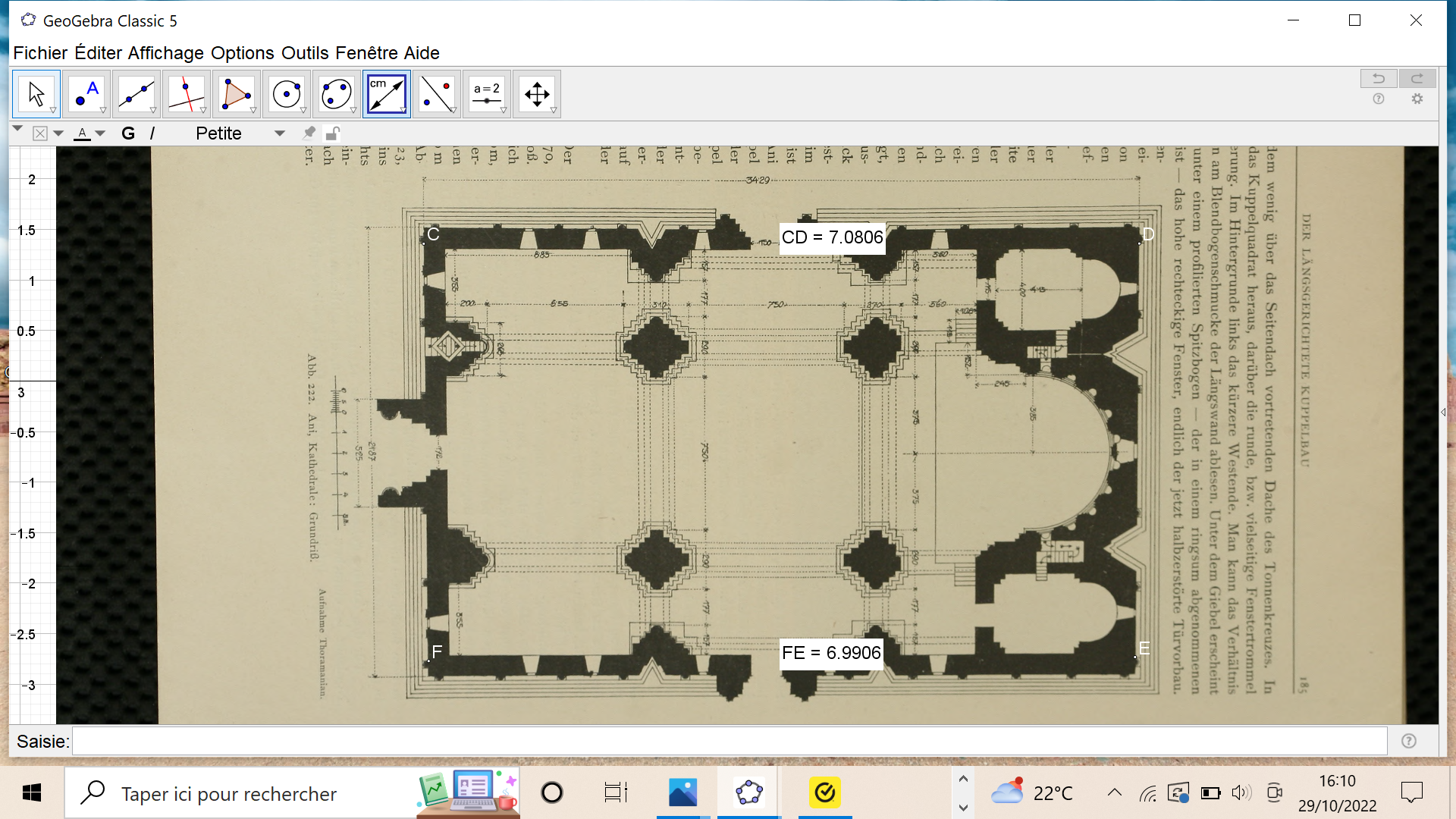

NB: En tenant compte des cotations de la Cathédrale Sainte Mère-de-Dieu, le pied romain est donc bien défini à la valeur de 0.2954 mètre, tout comme celui du Panthéon de Rome.
La précision de nos anciens me sidère toujours.
